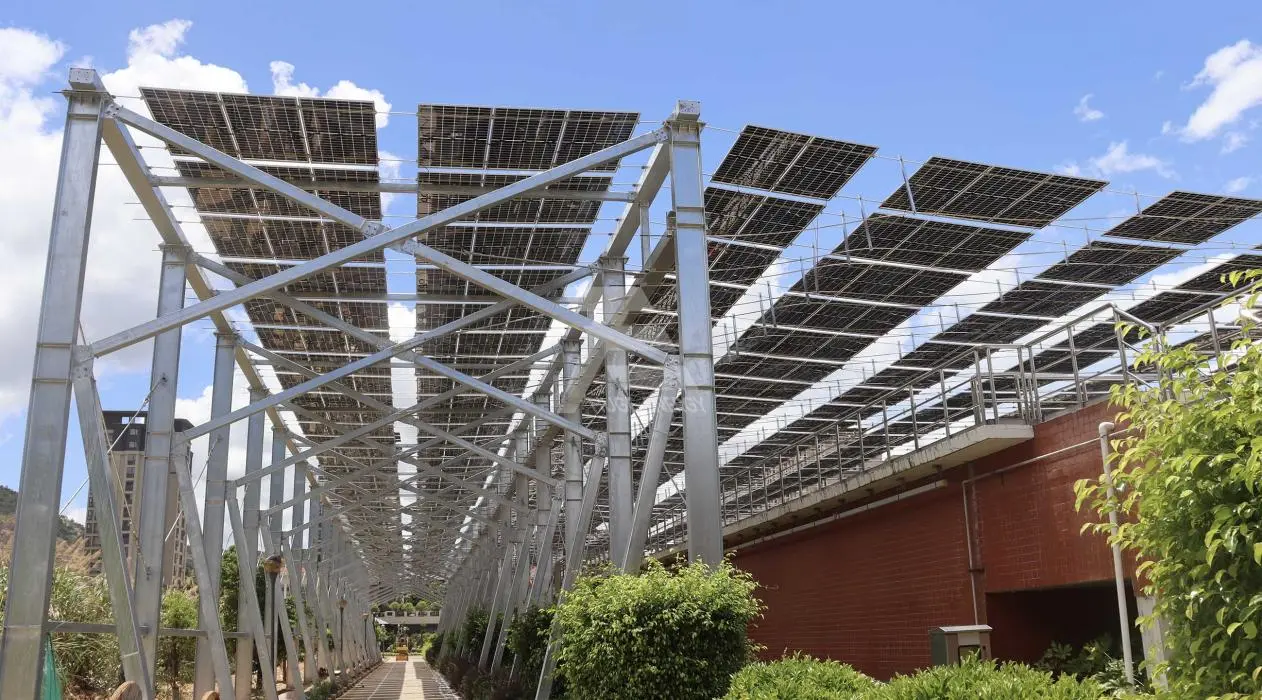

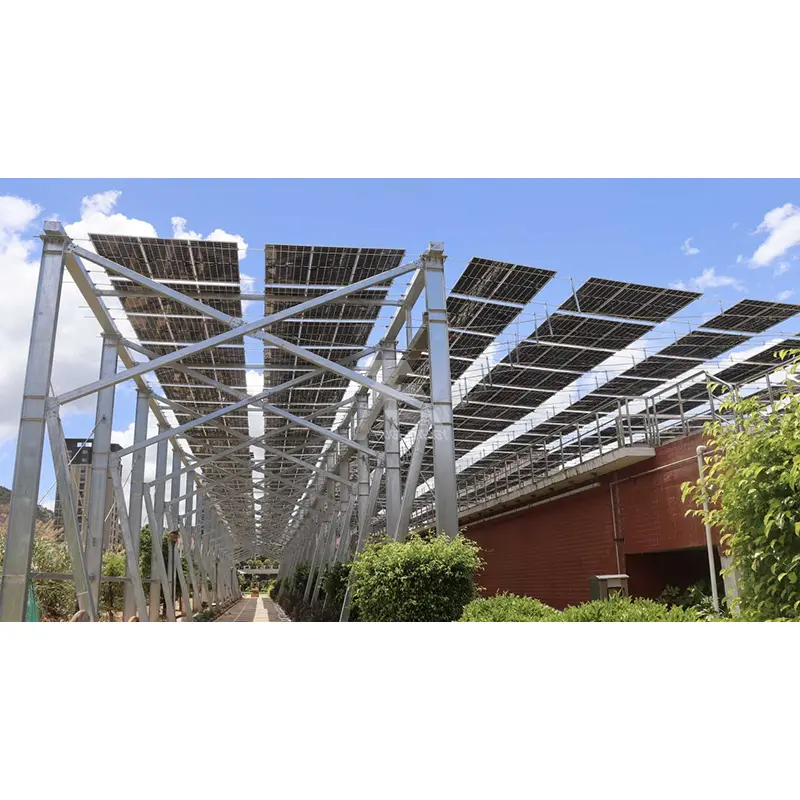

Zemin Çift Direkli Solar Montaj Sistemi

Guojian size doğrudan fabrikadan büyük miktarlarda tedarik edilen Zemin Çift Direkli Güneş Enerjisi Montaj Sistemini sunuyor. Hem yurt içi hem de uluslararası yer tabanlı fotovoltaik projeler için ekonomik ve verimli bir sabit eğimli kurulum çözümü sağlayan, ihracat sınıfı ambalaj, eksiksiz teknik belgeler ve sertifika malzemeleriyle birlikte gelir.

Temel Teknik Özellikler

1. Ana Malzeme: Q235B/Q355 yüksek mukavemetli karbon çeliği; yüzey işleme seçenekleri arasında korozyon direnci için sıcak daldırma galvanizleme veya Çinko-Alüminyum-Magnezyum alaşımlı kaplama yer alır.

2. Korozyon Direnci Standartları: Sıcak daldırma galvanizli kaplama kalınlığı ≥65μm; Çinko-Alüminyum-Magnezyum kaplama, yüksek nemli ve kıyıdaki tuz püskürtmeli ortamlara uygun, kendi kendini onaran korozyon önleme özelliklerine sahiptir.

3. Uyumlu Modüller: Ana akım 182/210 serisi PV modülleriyle uyumludur; hem yatay hem de dikey dizi yapılandırmalarını destekler.

4. Kurulum Eğim Açısı: 5° ila 60° arasında özelleştirilebilir; Yerel enlem ve öngörülen enerji üretimine göre belirlenen optimum açı.

5. Yük Tasarımı Standartları: 0,3–0,75 kN/m² standart temel rüzgar basıncı; 1,8 kN/m²'ye kadar kar yükü kapasitesi; Şiddetli rüzgar ve yoğun kar yağışı olan bölgeler için özel güçlendirme çözümleri mevcuttur.

6. Yerden Yükseklik: Panellerin altındaki geçişe ve mekanik işlemlere uyum sağlamak için 0,6 m'den 2,8 m'ye kadar özelleştirilebilir.

7. Temel Türleri: Vidalı kazıklar, bağımsız beton temeller veya yerinde dökme kazıklar; Kumlu toprak, kil ve kaya gibi çeşitli toprak koşullarına uygundur.

8. Bağlantı Elemanları: Standart gevşeme önleyici rondelalara sahip sıcak daldırma galvanizli yüksek mukavemetli cıvatalar; Uzun süreli dış mekan kullanımı sırasında güvende kalacak şekilde tasarlanmıştır.

9. Tasarım Hizmet Ömrü: PV modüllerinin yaşam döngüsüne uygun 25 yıl.

Ürün Uygulamaları

✅ Büyük ölçekli merkezi şebekeye eşdeğer yere monteli PV enerji santralleri

✅ Köy düzeyinde dağıtılmış PV ve kırsal canlandırma PV projeleri

✅ Gobi çöllerinde, çorak arazilerde veya hafif inişli çıkışlı tepelerde PV tabanları

✅ Tarımsal-PV (agrivoltaik) projeler (tarım makineleri için panellerin altında boşluk sağlanmıştır)

✅ Büyük ölçekli yurt dışı yere monteli PV çiftlikleri ve EPC projeleri

✅ Kazıklı temel yapımına uygun, stabil toprak ve su koşullarına sahip düz arazi

Kurulum Notları

1. İnşaat öncesinde saha jeolojik araştırması yapın ve jeolojik rapora göre temel tipini seçin; Etüd yapılmadan inşaata devam edilmesi kesinlikle yasaktır. 2. Tüm dikmelerin dikey kaldığından ve dizi eksenlerinin hizalandığından emin olun; montaj eğim açısı kesinlikle tasarım çizimlerine uygun olmalıdır; yerinde açı değişiklikleri yasaktır.

3. Montaj için yalnızca standart, orijinal üreticinin bileşenlerini kullanın; Korozyon önleyici kaplamayı veya yapısal bütünlüğü tehlikeye atabilecek ana profillerin yerinde izinsiz kaynaklanması, kesilmesi, delinmesi veya bükülmesi kesinlikle yasaktır.

4. Montaj sistemi kurulumunun tamamlanmasının ardından, fotovoltaik enerji santrallerine yönelik yıldırımdan korunma standartlarına uygunluğu sağlamak için birleşik bir topraklama bağlantısı kurun.

Kurulum Sonrası İşletme ve Bakım Yönergeleri

1. Sel mevsimlerini, yoğun kar yağışlarını veya tayfunları takiben cıvata sıkılığına, dik yerleşime ve korozyon önleyici kaplamalardaki hasara odaklanarak yıllık olarak kapsamlı denetimler gerçekleştirin.

2. Pasın yayılmasını önlemek için özel korozyon önleyici malzemeler kullanarak kaplamadaki herhangi bir lokal hasarı derhal onarın.

3. Montaj kirişlerine veya dikmelere ekipman asmayın veya ağır nesneleri istiflemeyin; yükler orijinal tasarım özelliklerini aşmamalıdır.

4. Hasarlı parçaları değiştirirken yalnızca aynı teknik özelliklere sahip orijinal üreticinin bileşenlerini kullanın; standart dışı profillerin kullanılması yasaktır.

Özelleştirilmiş Entegre Çözümler

1. Ön Teknik Hizmetler

Sahanın topoğrafik haritaları ve meteorolojik verilerinin alınması üzerine, profesyonel yapı mühendisleri modelleme ve doğrulamayı gerçekleştirir, yerleşim planı ve eğim açısı optimizasyon planları oluşturur ve maliyet-etkinlik karşılaştırmaları sağlar.

2. Özelleştirilmiş Yapısal Tasarım

Rüzgar ve kar yüklerine, jeolojik koşullara ve arazi kullanım planlamasına göre dik yüksekliği, açıklığı ve temel tipini ayarlayın.

3. Üretim ve Tedarik

Şirket içi üretim ve modüler prefabrikasyon; talebe göre partiler halinde planlanan üretim ve teslimat; Nakliye hasarını en aza indirmek için okyanus ihracatına uygun standart konteyner ambalajı.

4. Proje Teslim Desteği

Gönderiyle birlikte Zemin Çift Direkli Güneş Enerjisi Montaj Sistemi uygunluk sertifikalarını, malzeme raporlarını, çizimleri ve yük hesaplama raporlarını sağlayın; Sahadaki kurulumla ilgili soruları yanıtlayacak teknik personel ayarlayın. Yetkili Nitelikler ve Sertifikalar

✅ISO 9001 Kalite Yönetim Sistemi sertifikası; Tam izlenebilirlik ile tüm üretim süreci boyunca standartlaştırılmış kontrol

✅ CMA üçüncü taraf mekanik performans testi raporları

✅ Malzeme özellikleri ve korozyona/hava koşullarına dayanıklılık konusunda CNAS onaylı laboratuvar raporları

✅ Avrupa projeleri için AB standartlarına uygun EN 1090 teknik dokümantasyon sağlama becerisi

✅ Güneydoğu Asya, Orta Doğu ve Latin Amerika'daki denizaşırı projelerin denetim gereksinimlerini karşılamak için kapsamlı malzeme spesifikasyonları ve tuz spreyi korozyon testi raporları
