Kılavuz raylar, fotovoltaik (PV) montaj sistemlerinin temel yük taşıyan bileşenleridir ve öncelikle güneş enerjisi PV modüllerini sabitlemek ve düzenlemek için kullanılır; genellikle kelepçeler ve cıvatalar gibi bağlantı elemanlarıyla birlikte kullanılırlar. Kapsamlı ray ürün grubumuz iki ana malzeme türünü içerir: çelik (sıcak daldırma galvanizli ve Çinko-Alüminyum-Magnezyum alaşımı) ve alüminyum alaşımı ve H rayları, yivsiz raylar ve özel şekilli raylar dahil olmak üzere çeşitli kesit profillerini kapsar. Bu raylar PV modüllerinin yükünü taşır ve kuvvetleri montaj direklerine veya çatı tabanlarına aktarır. Renkli çelik kiremitli çatılar ve düz beton çatılar üzerindeki dağıtılmış PV kurulumlarının yanı sıra PV garajları ve bazı yere monteli PV enerji santralleri için de uygundurlar.
Kılavuz raylar, iç ve kıyı konumları, yüksek tuzluluk ortamları, çatı yükü sınırlamaları olan alanlar ve geniş açıklıklı enerji santralleri dahil olmak üzere çeşitli proje koşullarına uyacak şekilde alüminyum alaşımı, Zn-Al-Mg alaşımı ve sıcak daldırma galvanizli çelik gibi çeşitli malzemelerden yapılmıştır.

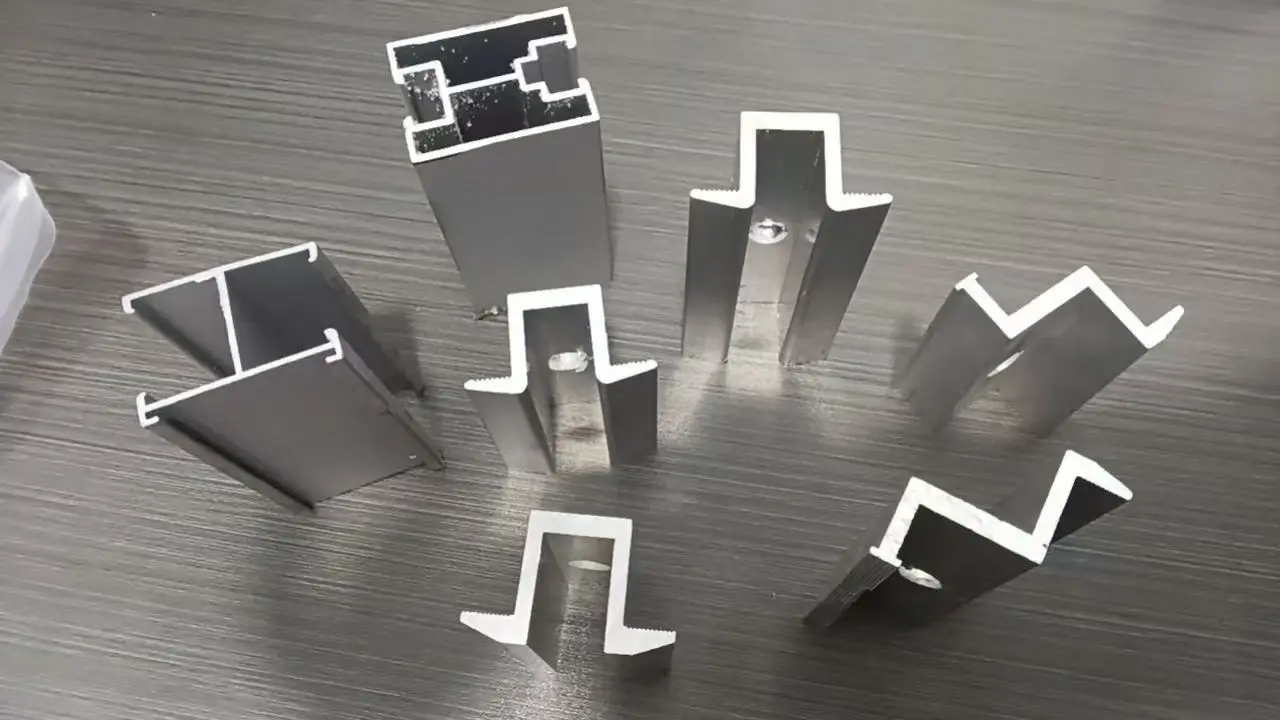

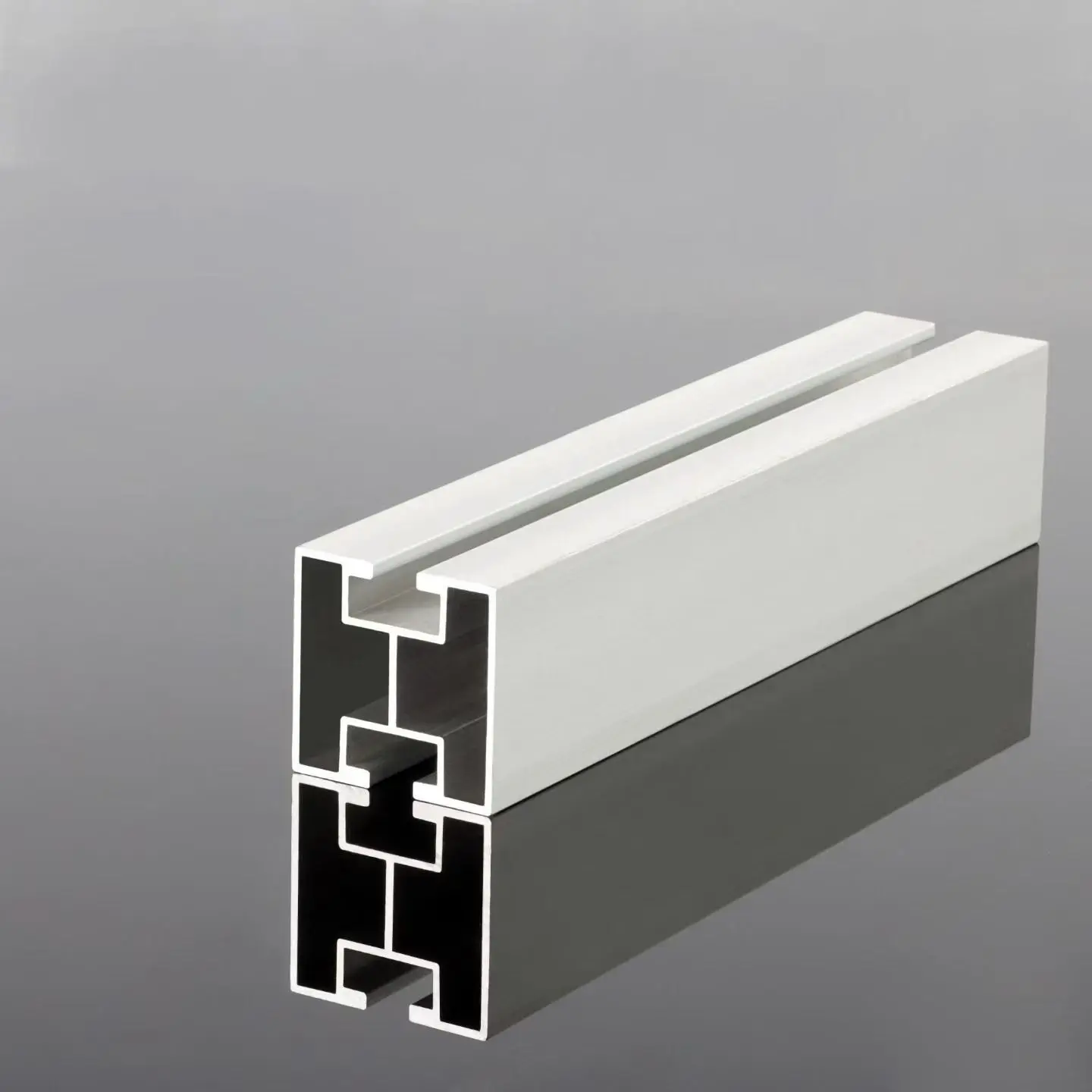

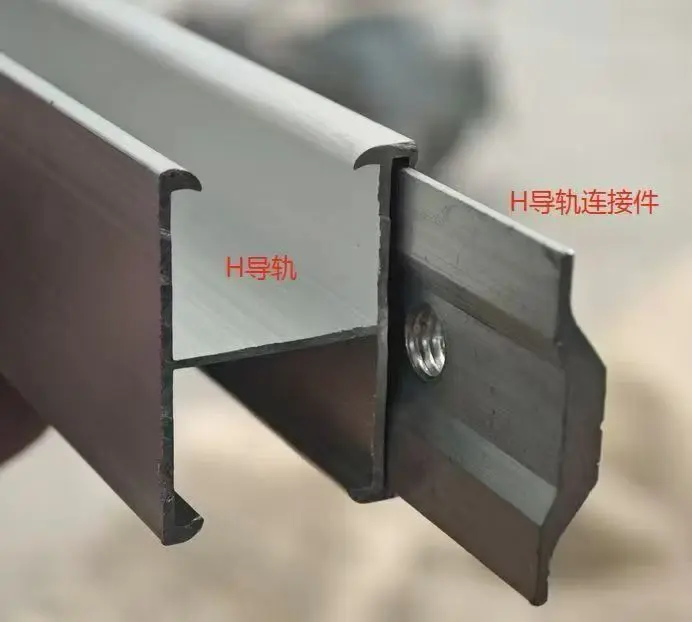

Standart C, H ve U şekilli profiller, hafif, nervürsüz profiller ve özel standart dışı şekiller içerir; hem geleneksel projelerle hem de özel güçlendirme uygulamalarıyla uyumluluk sağlar.
Sabit uzunlukta kesmeyi, CNC delmeyi ve özel profil işlemeyi destekler. Standart hazır ürünlerle sınırlı değiliz ve belirli proje çizim gereksinimlerini karşılayacak bileşenler üretebiliyoruz.
Kılavuz raylar, kelepçeler (orta/uç kelepçeler), paslanmaz çelik bağlantı elemanları ve topraklama bileşenleri şirket içinde üretilmektedir. Bu, profiller ve aksesuarlar arasında yüksek düzeyde uyumluluk sağlayarak sahadaki montaj hatalarını en aza indirir.
Hızlı teslimat için standart özellikler stoklanmıştır; Fabrikamız yıllık 200.000 ton kapasiteye sahiptir ve GW ölçekli enerji santralleri için toplu tedarik gerçekleştirebilmektedir.
Alüminyum ve çelik fabrikalarından ayrı kaynak sağlama ihtiyacını ortadan kaldırır. Tüm satın alma sürecini kolaylaştıran eksiksiz bir ray ve uyumlu aksesuar yelpazesi sunuyoruz.
| Parametre Öğesi | Teknik Şartname |
| İsteğe Bağlı Temel Malzemeler | 6063-T5 alüminyum alaşımı / S350GD Zn-Al-Mg çelik şerit / Q355 sıcak daldırma galvanizli çelik |
| Yüzey İşlem | Eloksal / Zn-Al-Mg kaplama / Sıcak daldırma galvanizleme |
| Ana Bölüm Tipleri | H tipi, C tipi, U tipi, hafif, takviyesiz, özel şekilli bölümler |
| Profil Et Kalınlığı | Alüminyum alaşımı: 1,2-2,0 mm; Çelik: 1,0-1,5 mm (özelleştirilebilir) |
| Standart Teslimat Süresi | 4m, 6m; mevcut herhangi bir uzunlukta özel kesim |
| Uyumlu Modüller | Tam kapsamlı monokristal, PERC, TOPCon PV modülleri |
| Destekleyici Aksesuarlar | Orta kelepçeler, uç kelepçeler, paslanmaz çelik bağlantı elemanları, topraklama bileşenleri |
| Uygulama Senaryoları | Renkli çelik kiremit çatılar, beton çatılar, yere monteli enerji santralleri, PV otoparklar, yenilenmiş özel şekilli PV projeleri |
| Geçerli Standartlar | GB Çin Standardı, EN Avrupa Standardı; malzeme sertifikaları mevcut |
Geri dönüştürülmüş veya saf olmayan malzemelerin kullanılmadığından emin olmak için her kılavuz ray grubu için malzeme sınıfları doğrulanır;
Eloksal kaplama kalınlığı üzerindeki boyutsal tolerans kontrolleri ve nokta kontrolleri, yüzey işleminin standartlara uygun olmasını sağlar;
3. Profillerin mekanik özellik raporları istek üzerine mevcuttur;
4. Yurtdışı proje ihaleleri ve gümrük beyannamelerinin gerekliliklerini karşılamak için üçüncü taraf test raporları (örn. TUV, SGS) sağlanabilir.
Projeye özel rüzgar ve kar yükleri, çatı koşulları ve yerel iklime göre kılavuz rayların model seçiminde yardımcı oluyoruz; malzeme, kesit ve yüzey kaplamasının doğrulanması için fiziksel numuneler gönderilebilir; ürün spesifikasyonları ve test raporları dahil olmak üzere proje ihale dokümanlarını sağlıyoruz; Yurtdışındaki müşterilerimiz için yerel standartlara uygun öneriler sunuyoruz.
Özel siparişler için, üretim başlamadan önce müşteri onayı için işleme çizimleri oluşturuyoruz; üretim sırasında, müşterilerin ilerlemeyi takip edebilmesi için ham madde denetimi, profil işleme ve bitmiş ürün anlık kontrollerinin fotoğraflarını veya videolarını sağlıyoruz; gönderiler eksiksiz bir paketleme listesi ve malzeme sertifikasını içerir; taşıma sırasında hasarı önlemek için yağmura dayanıklı streç ambalajlama dahil olmak üzere çeşitli paketleme seçenekleri sunuyoruz; Yurtiçi siparişler için proje sahasına doğrudan kamyon teslimatı düzenliyoruz; ihracat siparişleri için tam gümrük dokümantasyonu konusunda yardımcı oluyoruz ve çeşitli ticari şartları (örneğin FOB) destekliyoruz.
Nakliye sırasında hasar (ezilme veya deformasyon gibi) meydana gelirse, doğrulama fotoğraflarını aldıktan sonra durumu hızlı bir şekilde değerlendiriyor ve yedek parça veya karşılıklı olarak mutabakata varılan bir çözüm ayarlıyoruz; diyagramlar ve temel kurulum ipuçlarını içeren kapsamlı kurulum kılavuzları sağlıyoruz; teknik ekibimiz kurulum sırasında karşılaşılan sorunların çözümü için uzaktan destek sunmaktadır.

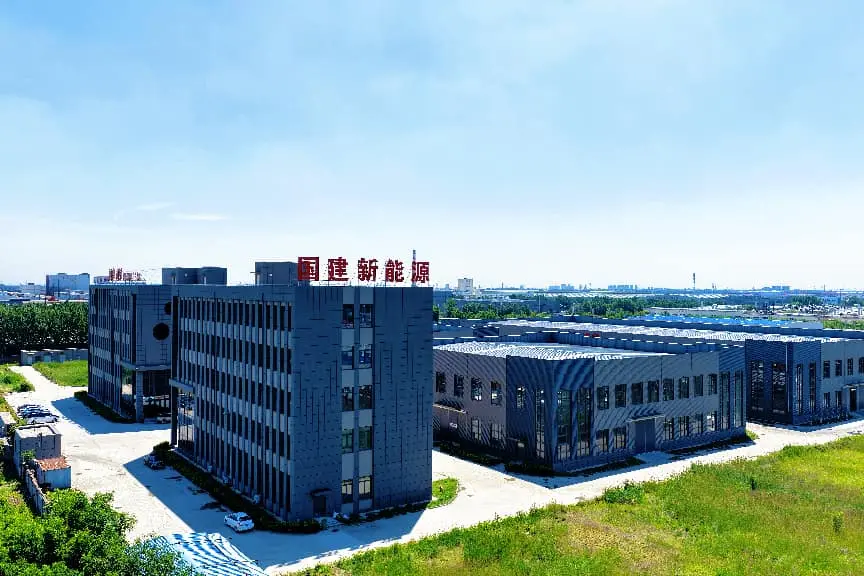

Fabrikamız, Tianjin Limanı'na yakın, Jinghai, Tianjin'deki Daqiuzhuang Sanayi Üssü'nde bulunmaktadır; bu, yurtiçi proje sahalarına doğrudan kamyon teslimatına ve ihracat siparişleri için uygun gümrükleme ve nakliyeye olanak tanır. Alüminyum ekstrüzyon tesisleriyle uzun vadeli, istikrarlı ortaklıklar sürdürüyor, güvenilir bir hammadde tedariği sağlıyor ve malzeme kalitelerinin asla değiştirilmediğini garanti ediyoruz. Hammadde alımından bitmiş ürünlerin sevkiyatına kadar çok sayıda denetim gerçekleştirerek tüm süreç boyunca kapsamlı kalite kontrolü uyguluyoruz. Eş zamanlı olarak çelik raylar (H rayları, özel profilli raylar ve nervürsüz raylar) üreterek müşterilerin çelik montaj aksesuarlarını ve alüminyum alaşımlı rayları tek noktadan tedarik etmelerine olanak tanıyoruz; bu, birden fazla tedarikçiyi yönetmeyle ilgili iletişim maliyetlerini azaltır ve her boyuttaki siparişleri karşılarız.
C: Kesit yuvaları eşleşirse aksesuarlar değiştirilebilir; ancak çelik ve alüminyum arasındaki doğrudan temas elektrokimyasal korozyona neden olduğundan, malzemeleri karıştırırken yalıtım contalarının takılması gerekir.
C: Profiller koruyucu film ile kaplanmıştır. Grubun tamamı yağmur geçirmez streç filmle sarılır ve sert kağıttan kenar koruyucularla sabitlenir; Uzun profiller ayrıca taşıma sırasında çizilme riskini en aza indirmek için ahşap çerçevelerle güçlendirilmiştir.
C: Hayır, değişir. Çinko-alüminyum-magnezyum ve sıcak daldırma galvanizli çelik raylar 25 yıl korozyon önleme garantisine sahiptir; eloksallı alüminyum alaşımlı raylar ise 20 yıl korozyon önleme garantisine sahiptir; lütfen sipariş vermeden önce özel garanti koşullarını onaylayın.
C: Kılavuz raylar, ekstrüzyon kalıp üretimi için minimum sipariş miktarlarına (MOQ) bağlı olarak belirli kesitlerle özelleştirilebilir; ancak uzunluk ayarlamaları veya delme gibi basit değişiklikler yeni kalıplar gerektirmez ve daha düşük MOQ gereksinimlerine sahiptir.
C: Uyumlu kelepçelerle eşleştirilmiş standart oluklu profiller kaymaz; Doğru kelepçeyi eşleştirebilmemiz için bileşen kalınlığını sağlamanız gerekir. Farklı markaların aksesuarlarının karıştırılması önerilmez.
C: Bunları kuru, iyi havalandırılan bir alanda saklayın ve yağmura veya durgun suya maruz kalmaktan kaçının. Profiller yerden yüksekte tutulmalı, doğrudan kir veya çamur üzerine istiflenmemeli ve koruyucu film zamanından önce çıkarılmamalıdır.
