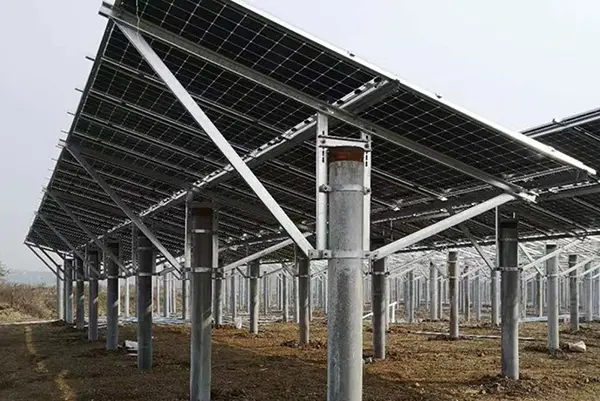

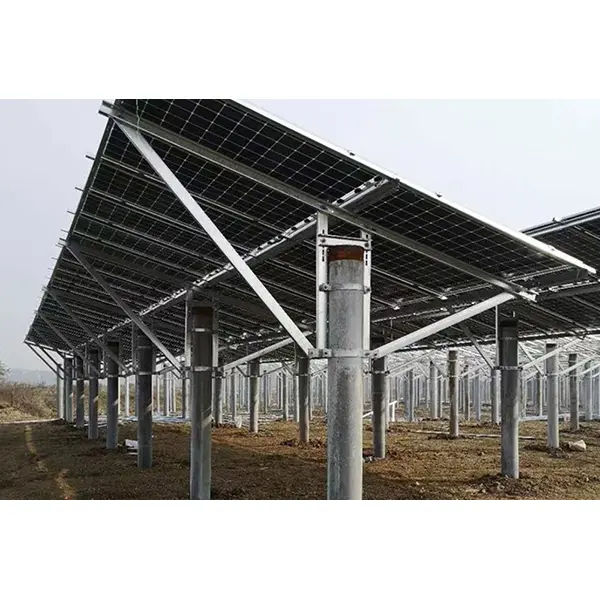

Zemin Tek Direkli Güneş Enerjili Montaj Sistemi

Bu Zemin Tek Direkli Güneş Enerjili Montaj Sisteminin tüm bileşenleri fabrikada Guojian üreticileri tarafından önceden işlenir. Sahada kaynak veya ikincil kesme işlemine ihtiyaç duyulmadan sadece cıvata montaj işlemleri kullanılmaktadır. Bu, projenin kalitesini sağlarken inşaat sürecini basitleştirir.

Ürün ayrıntıları

1. Yapısal Kompozisyon: Birincil yük taşıyıcı eleman olarak tek direkli tasarıma sahip sabit bir destek sistemi; Yük taşıyıcı çerçevenin tamamı direk, çapraz kiriş, çapraz destek, kılavuz rayı, kelepçeler ve tam bir standart bağlantı elemanları setinden oluşur.

2. Temel Uyumluluğu: İki ana temel türüyle (vidalı kazıklar ve bağımsız beton temeller) uyumludur ve düz zemin, hafif eğimler, tarım arazileri ve gelgit düzlükleri dahil olmak üzere çeşitli arazilere uyarlanabilir.

3. Kurulum Süreci: Tüm bileşenler fabrikada önceden üretilmiştir; yerinde montaj yalnızca cıvatalamaya dayanır, sıcak iş (kaynak) veya ikincil kesme ihtiyacını ortadan kaldırır, böylece inşaatı basitleştirirken kaliteyi garanti eder.

4. Korozyona Dirençli Malzemeler: Ana yapı, Q235B yapısal çeliğini (ulusal standartlarla uyumlu) kullanır ve yüksek sıcaklıkta sıcak daldırma galvanizlemeye tabi tutularak rüzgar, kum, yağmur, kar ve hafif tuzlu-alkali korozyonuna karşı direnç sunarak uzun süreli dış mekan kullanımı için dayanıklılık sağlar.

5. Özelleştirme Yetenekleri: Eğim açıları, direk yükseklikleri ve dizi aralığı, farklı sahalar için özel enerji üretimi gereksinimlerini karşılamak amacıyla projenin enlemine ve rüzgar/kar yüklerine göre ayarlanabilir.

Temel Avantajlar

1. İnşaat Mühendisliğinde Maliyet Tasarrufu: Daha az direk konumu, çift direkli sistemlere kıyasla kazık ve beton işlerinde %30'dan fazla azalmaya neden olur ve bu da genel maliyetleri düşürür.

2. Agrivoltaik Uyumluluk: Geniş direk aralığı ve özelleştirilebilir yerden yükseklik, tarım makinelerinin ve mahsul ekiminin panellerin altından geçmesine olanak tanır.

3. Yüksek İnşaat Verimliliği: Tamamen cıvatalı montaj ve değiştirilebilir bileşenler, sahadaki inşaat süresini önemli ölçüde kısaltır.

4. Dayanıklılık: Standartlara uygun galvaniz kalınlığı, rüzgar, kum, yağmur, kar ve hafif tuzlu-alkali korozyonuna karşı dayanıklılık sağlar ve ana yapıda 25 yıl korozyona karşı garantilidir.

5. Esnek Özelleştirme: Boyutlar, yerel rüzgar/kar yüklerine ve araziye göre ayarlanır; Yüksek tuzluluk veya aşırı rüzgar/kar koşulları için korozyon önleyici önlemler artırılabilir.

6. Kapsamlı Dokümantasyon: Fabrika sevkiyatları, uygunluk sertifikalarını, test raporlarını ve yük hesaplama belgelerini içererek proje kabulünü ve ihale sürecini basitleştirir.

Uygulama Senaryoları

Zemin Tek Direkli Güneş Enerjisi Montaj Sistemi, büyük ölçekli merkezi zemine monte PV tesisleri, agrivoltaik tabanlar, atıl fabrika arazileri, köy ve kasabalarda dağıtılmış PV ve kıyı gelgit düz PV projeleri için uygundur; çeşitli yerli ve uluslararası yenilenebilir enerji EPC projelerine uygulanabilir. Üretim ve Kalite Kontrol

Hammaddeler gelen spektral analize tabi tutulur; bileşenler entegre CNC işleme ve hassas delme, ardından dekapaj ve galvanizleme yoluyla oluşturulur. Bitmiş ürünler, ambalajlama ve sevkiyat öncesinde boyut doğrulama ve mekanik numune alma testlerine tabi tutulur. Profiller çelik çemberlerle paketlenir ve bağlantı elemanları nem geçirmez şekilde paketlenir.

SSS

1. Bu gerçek bir fabrika mı?

Fabrika ziyaretleri memnuniyetle karşılanır ve gerçek zamanlı atölye fotoğrafları/videoları mevcuttur.

2. Setin tamamı aksesuar içeriyor mu?

Evet, dikmeler, çapraz kirişler, çapraz destekler, kelepçeler ve cıvatalardan oluşan eksiksiz bir set dahildir.

3. Kurulum kılavuzu sağlanıyor mu?

Kurulum çizimleri dahildir ve tüm inşaat sürecine rehberlik edecek çevrimiçi video desteği mevcuttur.

4. Montaj sistemi hangi rüzgar ve kar yüklerine dayanabilir?

Yük hesaplamaları yerel rüzgar ve kar basıncı gereksinimlerine göre yapılabilir; sistem, PV enerji santrali tasarım standartlarıyla tamamen uyumludur ve aşırı hava koşullarında yapısal stabiliteyi korur.

Kullanım ve Bakım Hatırlatmaları

Kurulum kesinlikle çizim spesifikasyonlarına bağlı kalmalı ve cıvatalar öngörülen torkla sıkılmalıdır. Şiddetli yağmur, kar veya kuvvetli rüzgarlardan sonra bağlantıları düzenli olarak kontrol edin; Gelgit düzlüklerine yapılan kurulumlarda galvaniz kaplamayı yıllık olarak inceleyin. Montaj yapısına aşırı ağır nesneler asmayın.
