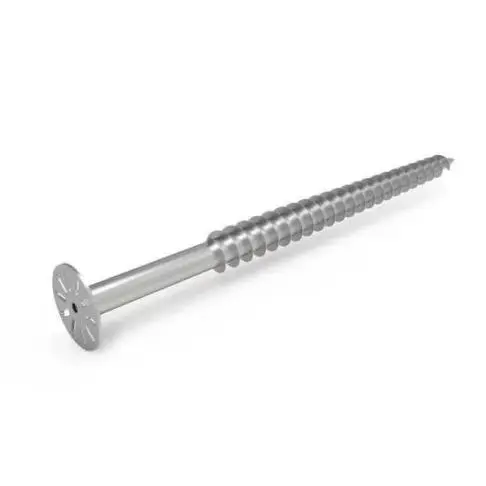

Zemin Vidalı Dübel

Guojian fabrikasından gelen Zemin Vidalı Ankraj temel çözümümüz, geleneksel beton temellerin uzun inşaat süresi, toprağa önemli ölçüde zarar verilmesi ve zor saha restorasyonu gibi birçok sorunlu noktasını etkili bir şekilde giderir. Her kazık istikrarlı basınç ve yükselme direnci performansına sahiptir ve kil, kumlu toprak ve dolgu gibi çeşitli karmaşık jeolojik koşullar için uygundur. Projenin toplam yaşam döngüsü maliyetini azaltmak için ayrıntılı mühendislik tasarımı, üçüncü taraf denetim raporları, aşamalı teslimat ve yerinde teknik rehberlik dahil olmak üzere kapsamlı hizmetler sağlıyoruz.

• Genel, standartlaştırılmış bir bağlantı değildir: Piyasadaki vidalı kazıklar benzer görünse de, gerçek yük taşıma kapasiteleri dolgu, dağlık eğimler veya tuzlu-alkali toprak gibi koşullara bağlı olarak birkaç kat değişebilir. Yurt içi yenilenebilir enerji projelerindeki kapsamlı deneyimimizden yararlanarak, çeşitli jeolojik koşullara "herkese uyan tek çözüm" spesifikasyonunu uygulamak yerine, belirli toprak kesme özelliklerine dayalı olarak kanat aralığı, kanat çapı ve boru et kalınlığı gibi parametreleri özelleştiriyoruz.

• Betonsuz, kuru montaj yöntemi: Kazıkların zemine mekanik olarak vidalanmasıyla kurulan bu yöntem, kazı, kalıp, beton dökme ve kür ihtiyacını ortadan kaldırır. Kazık, kurulumdan hemen sonra üst yapıyı destekleyebilir, bu da onu hızlı şebeke bağlantısı gerektiren fotovoltaik (PV) kurulumlar gibi zamana duyarlı projeler için ideal kılar.

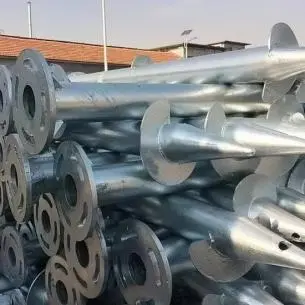

• Çok yönlü üst yapı uyumluluğu: Temelin ve üst yapının hızlı montajını mümkün kılan, PV montaj sistemleri, otopark kolonları, enerji depolama ünitesi tabanları ve hafif çelik çit yapılarıyla doğrudan arayüz oluşturmak için kazık üstlerine çeşitli konektörler (flanşlar veya bağlantı plakaları gibi) takılabilir.

• Çevre dostu ve geri dönüştürülebilir: Süreç hiçbir katı beton atığı oluşturmaz. Projede değişiklik yapılması, yer değiştirme veya hizmetten çıkarma sırasında kazıkların vidaları sökülebilir ve sağlam bir şekilde çıkarılabilir; böylece orijinal yüzey manzarası mümkün olan en büyük ölçüde korunur; bu onları ekolojik rezervler ve dağlık orman alanları gibi sıkı bir şekilde düzenlenmiş alanlar için uygun kılar.

• Proaktif risk kontrolü: Müşteri tarafından sağlanan jeolojik araştırma raporlarına dayalı olarak numune testi ve ön model seçimi sunarak, kazık kayması veya yetersiz yük taşıma kapasitesi gibi sorunlardan kaynaklanan maliyetli yeniden çalışmaları önlemeye yardımcı oluyoruz.

Zemin-Kazık Etkileşim Mekanizması

Vida kazığının yük taşıma kapasitesi, çelik boru duvarı ile toprak arasındaki sürtünmeden daha fazlasına dayanır; sinerjik üç parçalı bir mekanizma aracılığıyla çalışır: şaft sürtünmesi + sarmal kanatların uç yatak direnci + bıçaklar ve toprak arasındaki kilitleme/kilitleme kuvveti. 1. Sondaj kulesinin çıkış torku, sarmal yığının tamamını sabit bir hızla zemine vidalamaya yönlendirir; sarmal bıçaklar çevredeki toprağı kesip sıkıştırarak bıçakların üstünde ve altında sıkıştırılmış toprak diskleri oluşturur.

2. Yukarıdan gelen dikey yükler bu sıkıştırılmış toprak diskleri tarafından desteklenir; Kaldırma koşulları altında, bıçaklar alttaki toprağa sıkı bir şekilde sabitlenerek yığının doğrudan dışarı çekilmesini önler.

3. Yatay rüzgar yükleri, kazık şaftı duvarı ile çevredeki toprak arasındaki etkileşimin sağladığı yanal kısıtlama ile dengelenir.

Pratik Bilgi: Bıçak eğimi sondaj kulesinin torkuna uygun olmalıdır. Hatve çok büyükse, düşük torklu ekipman yığını içeriye doğru itemez; eğim çok küçükse kurulum yavaş olur ve orijinal toprak tabakası bozulur, bu da aslında kazıkların yük taşıma kapasitesini azaltır; bu, piyasadaki düşük maliyetli sarmal kazıkların genellikle gözden kaçırdığı bir detaydır.

Üretim Süreci ve Kalite Kontrolü

Zemin Vidalı Ankraj, kurulumdan sonra görsel olarak incelenemeyen gizli yeraltı bileşenleridir; bu nedenle kalite kontrolün üretim aşamasında uygulanması gerekir. Guojian kapsamlı, uçtan uca bir kalite kontrol zinciri kullanıyor:

1. Gelen Malzemenin Doğrulanması: Her parti çelik boru hammaddesi için malzeme sertifikaları kontrol edilir ve standart altı veya ince duvarlı boruların üretime girmesini önlemek için et kalınlığı ve akma dayanımı noktasal olarak kontrol edilir.

2. CNC Kesim ve Doğrultma: Borular sabit uzunluklarda kesilerek düzleştirilir; Kazık gövdesindeki aşırı eğrilik, kurulum sırasında doğrudan dikeyliği tehlikeye atacaktır.

3. Helisel Bıçak Şekillendirme ve Montaj Kaynağı: Bıçaklar, düzgün adım sağlamak için özel kalıplar kullanılarak yuvarlanır; aralıklı punta kaynağı yerine sürekli tam kaynak kullanılır; gözenekliliği ve soğuk kaynakları ortadan kaldırmak için kaynaklar pürüzsüz bir şekilde taşlanmıştır (soğuk kaynaklar, şiddetli rüzgar koşullarında kazık kopmasının sık görülen bir nedenidir).

4. Sıcak Daldırma Galvanizleme: Asitleme, eritme, 450–460°C'de çinkoya daldırma ve pasifleştirmeyi içeren GB/T 13912 standardına sıkı sıkıya bağlılık; ortalama çinko kaplama kalınlığı ≥85μm olup, tuzlu-alkali veya kıyı ortamları için daha kalın kaplama seçenekleri mevcuttur.

5. Son Denetim ve Sevkiyat: Görsel görünüm kontrolü, çinko kaplama kalınlığına ilişkin anlık kontroller ve kritik boyutların yeniden ölçülmesi; Toplu siparişlerde talep üzerine malzeme raporları ve galvaniz muayene kayıtları sağlanabilir.

Tuzak Uyarısı: Piyasadaki bazı düşük fiyatlı ürünlerde soğuk galvanizleme veya yalnızca kısmi galvanizleme kullanılmaktadır; bunlar yeraltı kurulumundan sonraki 2-5 yıl içinde paslanabilir ve temelin yapısal bütünlüğünü doğrudan tehlikeye atabilir.

Seçim Kılavuzu ve Tuzaklardan Kaçınma

1. PV Montaj Temelleri: Sürekli sarmal kanatlara öncelik verin; dolgulu alanlarda bıçakların gevşek dolgu yerine sağlam, sıkıştırılmış bir toprak tabakası üzerinde durduğundan emin olun.

2. PV Carport Temelleri: Carport'lar önemli rüzgar yüklerine maruz kalır; Güçlendirilmiş flanş bağlantı plakalarıyla eşleştirilmiş geniş çaplı, kalın duvarlı vida kazıklarına öncelik verin ve hafif, küçük özellikli kazıklardan kaçının. 3. Çit/Korkuluk Temelleri: Öncelikle yanal yüklere maruz kalan; yanal stabiliteyi arttırmak için gömme derinliğini kontrol etmeye odaklanın; Uygun maliyetli özellikler uygundur.

4. Kıyı Tuzlu-Alkali Bölgeleri: Standart soğuk galvanizli ürünler uygun değildir; Yer altı korozyonunu ve bozulmasını geciktirmek için kalınlaştırılmış sıcak daldırma galvanizli kaplamalara ihtiyaç vardır.

Gerçek Dünya Proje Vaka Çalışmaları

• Dağ Tabanlı Zemin PV Projesi: Geleneksel bağımsız beton temellerin yerine 114 mm çaplı vidalı kazıklar kullanılarak hafriyat kazıları önemli ölçüde azaltıldı; genel temel inşaat süresi %60 kısaltılarak şebeke bağlantısı son teslim tarihlerine uyulmuştur.

• Fabrika PV Carport Projesi: Özelleştirilmiş, genişletilmiş yükseklikte flanşlı vidalı kazıklar kullanıldı; Çelik kolonlar doğrudan kazıklara cıvatalandığından ve sahadaki kurulum döngüsü kısaltıldığından, sahada beton dökülmesine gerek kalmadı.

• Ekolojik Kontrol Bölgesi Çit Projesi: Tamamlandığında, tüm vida kazıkları sökülerek, yüzeyde beton kalıntısı bırakılmayacak ve saha restorasyon kabul standartlarını karşılayacak şekilde kurtarıldı.

SSS: Tedarik Süreci

S1: Doğrudan üretici misiniz? Minimum Sipariş Miktarı (MOQ) nedir?

C: Guojian (Tianjin) Steel kendi işleme hatlarını işletiyor ve vidalı kazıklar için hem küçük partili örneklemeyi hem de büyük ölçekli proje tedarikini destekliyor; MOQ 30 tondur.

S2: Örnek verebilir misiniz? Numuneler için kurşun zamanı nedir?

C: Evet, örnekler mevcuttur; standart spesifikasyonlar 3-5 gün içinde gönderilirken standart dışı özel numuneler 7-10 iş günü sürer.

S3: Tipik teslimat süresi nedir?

C: Standart piyasa spesifikasyonları 3-7 gün içinde teslim edilir; standart dışı özelleştirmeler (boru çapı, aralık veya konektörler dahil) 7-12 iş günü sürer; Büyük siparişler için aşamalı teslimat müzakere edilebilir.

S4: Malzeme sertifikaları ve galvaniz test raporları sağlayabilir misiniz?

C: Toplu siparişlerde, proje dokümantasyonu ve kabulü için çelik boru malzeme sertifikaları ve galvanizleme test kayıtları sağlıyoruz.

S5: Kayalık tabakalarda vida kazıkları kullanılabilir mi?

C: Büyük, sağlam kaya katmanları doğrudan kurulum için uygun değildir; Ayrışmış kaya veya çakıl katmanları için, sağlanan jeolojik verilere dayalı bir fizibilite değerlendirmesine tabi olarak güçlendirilmiş kazıklar kullanılabilir.

S6: Garanti süresi nasıl hesaplanır?

C: Garanti, hammaddeleri ve kaynak/imalat sürecini kapsar; Yer altı korozyonuna ilişkin hizmet ömrü, korozyon önleme işlemine ve yerel toprak pH seviyelerine bağlıdır (kıyıdaki tuzlu-alkali ortamlar için daha kalın bir galvaniz kaplamaya yükseltme yapılması önerilir).

Paketleme, Nakliye ve Satış Sonrası Destek

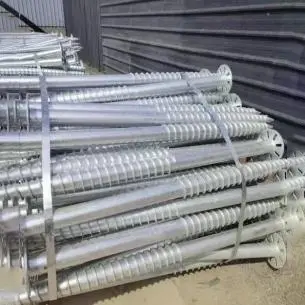

• Ambalaj: Nakliye sırasında darbeden kaynaklanan deformasyonu önlemek için çelik şeritlerle paketlenmiştir; flanşlar ve bağlantı plakaları ayrı olarak paketlenir.

• Nakliye: Konteyner yüklemesi mevcuttur; Paketleme listeleri sağlandı.

• Teknik Destek: Yazılı kurulum yönergeleri sağlanır; büyük projeler için kazık çakma torkunu, dikeylik kontrolünü ve kabul kriterlerini açıklayan çevrimiçi teknik brifingler mevcuttur; İnşaat kaynaklarının koordine edilmesi konusunda yardım da mevcuttur.
