A kılavuz rayıbasit bir metal raydan daha fazlasıdır. Düzgün ve tekrarlanabilir hareketin önemli olduğu sistemlerde kontrollü hareketin, hizalamanın, stabilitenin ve güvenliğin korunmasından sorumlu hassas bir bileşendir. Asansör kurulumlarından endüstriyel ekipmanlara kadar doğru kılavuz rayının boyutsal doğruluğu, yapısal sağlamlığı, yüzey kalitesini, güvenilir kurulumu ve uzun süreli dayanıklılığı birleştirmesi gerekir. Bu kılavuz, kılavuz rayların nasıl çalıştığını, performanslarını neyin belirlediğini, doğru spesifikasyonun nasıl seçileceğini ve alıcıların sipariş vermeden önce neleri kontrol etmesi gerektiğini açıklamaktadır.
1. Kılavuz Ray Temelleri

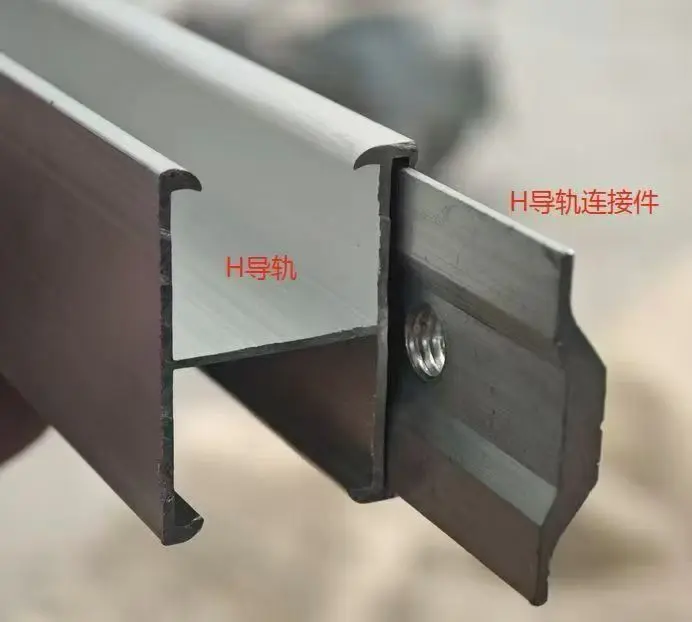

Kılavuz rayı, hareketli bir parçanın yolunu kontrol etmek için tasarlanmış sert bir doğrusal bileşendir. Ray, bir bileşenin çeşitli yönlerde serbestçe hareket etmesine izin vermek yerine, tanımlanmış bir hareket yolu oluşturur ve çalışma boyunca tutarlı hizalamanın korunmasına yardımcı olur.
Asansör sistemlerinde, asansör kabinini ve karşı ağırlığı yönlendirmek için kılavuz raylar kuyu içerisine dikey olarak monte edilir. Modern kaldırma standartları, kılavuz ray malzemesi, boyutlar, geometri, yüzey kalitesi, bağlantılar, sapma ve yapısal performans konusunda özel gereksinimler getirmektedir. Örneğin ISO 8100-33:2022, asansör kabinleri ve karşı ağırlıklar için kullanılan standartlaştırılmış T tipi kılavuz raylarına yönelik kaliteleri ve kaliteyi, boyutsal ve geometrik toleransları, yüzey kaplamasını ve tanımlama gerekliliklerini belirtir.
Endüstriyel makineler için bu terim daha geniş bir yelpazedeki doğrusal kılavuz bileşenlerini tanımlayabilir. Kesin kesit, malzeme, sertlik, montaj yöntemi ve yüzey işlemi makineye ve çalışma ortamına bağlıdır.
2. Kılavuz Ray Nasıl Çalışır?
Bir kılavuz rayın performansı; ray, hareketli düzenek, montaj braketleri, kılavuz pabuçları veya makaraları, eklemler ve çevredeki yapı arasındaki etkileşimden gelir. Her unsurun birlikte çalışması gerekiyor. Yüksek kaliteli bir ray, kötü kurulumu, yanlış hizalamayı veya uygun olmayan destek donanımını telafi edemez.
Kontrollü Bir Seyahat Yolunun Sürdürülmesi
Ray sabit bir referans yüzeyi sağlar. Kılavuz pabuçlar, makaralar, tekerlekler veya diğer kılavuz öğeler bu yüzeyi takip ederek istenmeyen hareketi azaltır ve ekipmanın hizalı kalmasını sağlar.
Yanal Kuvvetlerin Kontrolü
Hareketli yükler hızlanma, yavaşlama, yükleme, boşaltma, titreşim veya acil durdurma sırasında yan kuvvetler oluşturabilir. Yeterince sağlam bir kılavuz ray sistemi, aşırı sapmayı sınırlandırırken bu kuvvetlere direnmeye yardımcı olur.
Sorunsuz Çalışmayı Destekleme
Rayın düzlüğü ve yüzey durumu, hareketli bileşenin davranışını doğrudan etkiler. Kötü geometri, hasarlı yüzeyler, kirlenme veya yanlış birleştirilmiş ray bölümleri gürültüyü, titreşimi, aşınmayı ve bakım gereksinimlerini artırabilir.
Asansör uygulamaları için EN 81-20, özellikle kılavuz rayların, bunların bağlantı noktalarının ve bağlantı parçalarının güvenli çalışma ile ilgili yüklere ve kuvvetlere dayanmasını gerektirirken, sapmaların kapılar, güvenlik cihazları veya hareketli bileşenlerle etkileşimi önlemek için yeterince kontrol altında tutulması gerekir.
3. Başlıca Kılavuz Ray Uygulamaları
Kılavuz raylar kontrollü doğrusal veya dikey hareketin gerekli olduğu her yerde kullanılır. Asansör kılavuz rayları en tanınabilir örnekler arasında olmasına rağmen, temeldeki mühendislik ilkesi birçok endüstri için geçerlidir.
| Başvuru | Birincil İşlev | Önemli Hususlar |
|---|---|---|
| Yolcu Asansörleri | Kabini ve karşı ağırlığı yönlendirin | Hizalama, sürüş konforu, dayanıklılık, sapma, yüzey kalitesi |
| Yük Asansörleri | Daha ağır yükler altında hareketi kontrol edin | Yük kapasitesi, yapısal sağlamlık, dayanıklılık |
| Endüstriyel Ekipmanlar | Tekrarlanabilir doğrusal rehberlik sağlayın | Yük yönü, hız, aşınma, montaj doğruluğu |
| Malzeme Taşıma Sistemleri | Hareketli platformları ve bileşenleri yönlendirin | Sürekli çalışma, kirlenme, bakım erişimi |
| Otomasyon Makineleri | Hassas bileşen konumlandırmasını koruyun | Boyut toleransı, yüzey kalitesi, tekrarlanabilirlik |
| Özel Kaldırma Sistemleri | Dikey veya eğimli hareketi kontrol edin | Yük koşulları, güvenlik gereksinimleri, çevreye maruz kalma |
Asansör kurulumlarında kılavuz raylar yalnızca konumlandırma bileşenleri değildir. Ayrıca anormal çalışma koşulları sırasında güvenlik sistemleriyle etkileşime girebilirler. Örneğin Kaliforniya asansör düzenlemeleri, asansör kabinleri ve karşı ağırlıkların kılavuz raylarla donatılmasını şart koşuyor ve ray malzemesi, bölümler, destekler, bağlantı elemanları ve yapısal performansla ilgili gereklilikleri belirliyor.
4. Malzemeler ve İmalat
Çelik, güç, sağlamlık, işlenebilirlik, aşınma direnci ve boyutsal kararlılığın yararlı bir kombinasyonunu sunduğu için zorlu kılavuz ray uygulamalarında yaygın olarak kullanılır. Ancak sadece “çelik”i belirtmek yeterli değildir. Malzeme kalitesi ve üretim süreci gerçek uygulamaya uygun olmalıdır.
Soğuk Çekilmiş Kılavuz Raylar
Soğuk çekme, kontrollü boyutlar ve tutarlı bir profil sağlayabilir. Bu, boyutsal hassasiyetin ve yüzey özelliklerinin önemli olduğu uygulamalar için uygun olmasını sağlar.
İşlenmiş Kılavuz Raylar
Daha sıkı geometrik kontrol veya belirli bir yüzey koşulu gerektiğinde işleme kullanılabilir. ISO 8100-33, standartlaştırılmış T tipi asansör kılavuz rayları için soğuk çekilmiş ve işlenmiş üretim yollarını tanımlar.
Yüzey İşlem
Ortama bağlı olarak korozyona karşı koruma gerekli olabilir. Ek yüzey korumasının uygun olup olmadığı belirlenirken depolama, nakliye, kurulum ve uzun süreli çalışma koşullarının tümü dikkate alınmalıdır.
5. Temel Performans Faktörleri
Bir kılavuz rayın hizmet ömrü boyunca güvenilir bir şekilde çalışıp çalışmayacağını çeşitli teknik özellikler belirler.
En çok gözden kaçırılan faktörlerden biri ray sapması, braket sapması, kılavuz pabucu açıklığı ve ray düzlüğünün birleşik etkisidir. Asansör güvenlik gereksinimleri, bu faktörlerin bağımsız olarak değil, birlikte değerlendirilmesi gerektiğini açıkça kabul etmektedir.
6. Kılavuz Rayı Seçim Kılavuzu
Doğru kılavuz rayını seçmek ürün kataloğundan ziyade uygulama ile başlar. Bir sistemde iyi çalışan bir ray diğerine uygun olmayabilir çünkü yük, hız, ray aralığı, destek koşulları, çalışma ortamı ve güvenlik gereksinimleri çok farklı olabilir.
Adım 1: Yükü Tanımlayın
Toplam hareketli kütleyi belirleyin ve statik, dinamik, darbe, frenleme ve yanal yükleri tanımlayın. Asansör uygulamaları için kabin ağırlığı, nominal yük, karşı ağırlık konfigürasyonu, hız, güvenlik tertibatı ve braket aralığının tümü ray gereksinimlerini etkileyebilir.
Adım 2: Ray Profilini Onaylayın
Kesit şekli ekipmana ve ilgili spesifikasyona uygun olmalıdır. T tipi kılavuz raylar asansör uygulamaları için geniş çapta standartlaştırılmıştır; endüstriyel makineler ise özelleştirilmiş profiller gerektirebilir.
3. Adım: Boyut Gereksinimlerini Kontrol Edin
Ray yüksekliğini, genişliğini, kalınlığını, uzunluğunu, varsa montaj deliği düzenini, bağlantı konfigürasyonunu ve izin verilen toleransları doğrulayın.
Adım 4: Çevreyi Düşünün
- İç veya dış mekan kurulumu
- Nem ve suya maruz kalma
- Toz, kimyasallar veya endüstriyel kirleticiler
- Sıcaklık değişimi
- Kurulumdan önce depolama süresi
- Gerekli bakım sıklığı
5. Adım: Uyumluluğu Doğrulayın
Bir kılavuz rayı komple sistemin bir parçası olarak değerlendirilmelidir. Siparişi tamamlamadan önce braketler, klipsler, bağlantı plakaları, kılavuz pabuçlar, makaralar, güvenlik cihazları ve destekleyici yapı ile uyumluluğu kontrol edin.
| Alıcı Sorusu | Neden Önemlidir? |
|---|---|
| Ray hangi yükü taşıyacak? | Gerekli yapısal kapasiteyi ve sağlamlığı belirler. |
| Çalışma hızı nedir? | Daha yüksek hızlar hizalamayı, titreşimi ve yüzey kalitesini daha kritik hale getirebilir. |
| Hangi ray profili gereklidir? | Kılavuzlama sistemi ile mekanik uyumluluğu sağlar. |
| Hangi toleranslar kabul edilebilir? | Kurulum doğruluğunu ve operasyonel tutarlılığı kontrol eder. |
| Ray nereye kurulacak? | Korozyona karşı koruma ve malzeme gereksinimlerinin belirlenmesine yardımcı olur. |
| Hangi standart geçerlidir? | Teknik açıdan uyumsuz bir ürünün satın alınmasını engeller. |
7. Kurulum ve Bakım
Kurulum doğruluğu ihmal edilirse, yüksek kaliteli bir kılavuz rayı bile düşük performans gösterebilir. Ray hizalaması tüm bölümler monte edildikten sonra değil, kurulum süreci boyunca kontrol edilmelidir.
Kurulum Öncelikleri
- Kurulumdan önce rayları görünür hasar, korozyon, deformasyon veya kirlenme açısından inceleyin.
- Kurulum referans noktalarını ve braket konumlarını doğrulayın.
- Sistem genelinde belirtilen hizalamayı ve aralığı koruyun.
- Bağlantı noktalarının uygun şekilde takıldığından ve sabitlendiğinden emin olun.
- Bağlantı elemanlarını ve destekleyici bileşenleri geçerli spesifikasyona göre kontrol edin.
- Devreye almadan önce son hareket ve hizalama kontrollerini gerçekleştirin.
Asansör gereksinimleri aynı zamanda bağlantı esnekliğinin ve bina hareketinin önemini de kabul etmektedir. EN 81-20, rayları serbest bırakabilecek ataşmanın dönmesini önlerken normal bina oturması veya beton büzülmesi gibi etkileri karşılamak için kılavuz ray sabitleme düzenlemelerini gerektirir.
Rutin Bakım
Bakım, aşınma belirtilerine, olağandışı titreşime, korozyona, gevşek bağlantı elemanlarına, hasarlı yüzeylere, anormal gürültüye ve çalışma davranışındaki değişikliklere odaklanmalıdır. Uygulama güvenlik açısından kritik ekipman içeriyorsa, denetimler ekipman üreticisinin talimatlarına ve geçerli yerel gerekliliklere uygun olarak yapılmalıdır.
8. Kalite Kontrol Kontrol Listesi
Kılavuz raylarını toplu olarak tedarik eden alıcılar, üretim başlamadan önce net bir denetim süreci oluşturmalıdır. Bu, teknik olarak nominal spesifikasyona uyan ancak kurulum sırasında sorun yaratan bileşenlerin alınması riskini azaltır.
- Malzeme doğrulaması:Belirtilen çelik kalitesini ve ilgili malzeme belgelerini onaylayın.
- Boyutsal inceleme:Kritik profil boyutlarını onaylanmış çizimlere veya spesifikasyonlara göre kontrol edin.
- Doğruluk denetimi:Ray geometrisinin gerekli tolerans dahilinde kaldığını doğrulayın.
- Yüzey denetimi:Performansı etkileyebilecek çizik, ezik, çatlak, korozyon veya diğer kusurları arayın.
- Ortak denetim:Bağlantı yüzeylerini ve bağlantı bileşenlerini kontrol edin.
- Uzunluk doğrulaması:Bireysel ray uzunluklarını ve izin verilen toleransları onaylayın.
- Ambalaj denetimi:Taşıma sırasında rayların deformasyona ve çevresel zararlara karşı korunduğundan emin olun.
9. Alıcının Karşılaştığı Ortak Zorluklar
Zorluk 1: Belirsiz Özellikler
Alıcılar bazen uygulamayı, profili, malzemeyi, uzunluğu, toleransı veya geçerli standardı tanımlamadan "standart kılavuz rayı" talep ederler. Bu, tekrarlanan teknik açıklamalara ve üretimin gecikmesine neden olabilir.
Zorluk 2: Tutarsız Boyutlar
Büyük projelerde partiler arasındaki küçük farklar bile kurulumu karmaşık hale getirebilir. Bu nedenle birden fazla üretim partisi söz konusu olduğunda tutarlı üretim kontrolleri önemlidir.
Zorluk 3: Nakliye Hasarı
Uzun çelik kesitler taşıma sırasında bükülmeye, darbeye, neme ve aşınmaya maruz kalabilmektedir. Uygun paketleme ve yükleme yöntemleri sonradan akla gelen bir düşünce değil, ürün kalitesinin bir parçasıdır.
Zorluk 4: Tedarikçi ve Kurulumcu Arasındaki Zayıf İletişim
Özellikle rayın entegre bir asansör veya makine sisteminin parçası olduğu durumlarda teknik detaylar üretimden önce onaylanmalıdır. Çizimler, toleranslar, malzeme gereksinimleri, inceleme kriterleri ve paketleme beklentileri üzerinde önceden anlaşmaya varılmalıdır.
5. Zorluk: Yalnızca Fiyata Göre Seçim Yapmak
En düşük birim fiyat, en düşük toplam proje maliyetini temsil etmeyebilir. Yeniden işleme, kurulum gecikmeleri, yedek parçalar, nakliye sorunları ve tutarsız kalite, başlangıçtaki fiyat farkını hızla aşabilir.
10. Neden Guojian Steel (Tianjin) Co., Ltd. ile Çalışmalısınız?
Çelik kılavuz rayları tedarik eden alıcılar için tedarikçinin teknik gereksinimleri anlama becerisi, üretim kapasitesi kadar önemlidir. Guojian Steel (Tianjin) Co., Ltd., tanımlanmış boyutlara, tutarlı üretim gereksinimlerine ve uygulama odaklı desteğe ihtiyaç duyan alıcılar için teknik üretim ortağı olarak hizmet verebilir.
Profesyonel bir kaynak bulma süreci asıl başvuruyla başlamalıdır. Tedarikçi ve alıcı, her siparişi genel bir çelik ürün olarak ele almak yerine gerekli profili, boyutları, malzeme gerekliliklerini, yüzey durumunu, uzunluğunu, toleransları, paketlemeyi ve üretim öncesi muayene beklentilerini netleştirebilir.
Uluslararası alıcılar için amaç sadece belirli bir uzunlukta çelik satın almak değildir. Uygulamaya, kurulum yöntemine, kalite gereksinimlerine ve proje takvimine uygun bir kılavuz ray çözümü elde etmektir.
11. Sıkça Sorulan Sorular
Kılavuz rayı ne için kullanılır?
Kılavuz rayı, hareketli bir bileşenin tanımlanmış bir yol boyunca hareketini kontrol eder. Asansörlerde kabini ve karşı ağırlığı yönlendirirken aynı zamanda hizalama ve stabilitenin korunmasına da yardımcı olur.
Asansör kılavuz raylarında yaygın olarak hangi malzeme kullanılır?
Çelik, zorlu uygulamalar için gereken mukavemeti ve sağlamlığı sağladığı için yaygın olarak kullanılır. Özel malzeme gereklilikleri geçerli standarda ve sistem tasarımına bağlıdır.
Bir kılavuz rayını yüksek kaliteli yapan nedir?
Önemli özellikler arasında uygun malzeme özellikleri, boyutsal doğruluk, düzlük, uygun yüzey kalitesi, tutarlı geometri, güvenilir bağlantılar ve uygun muayene yer alır.
Kılavuz rayın düzlüğü neden önemlidir?
Aşırı sapma, ray ve kılavuz bileşenleri arasındaki etkileşimi etkileyerek titreşimi, gürültüyü, aşınmayı ve kurulum zorluğunu artırabilir.
Alıcılar kılavuz rayını nasıl seçmeli?
Uygulama, yük, hız, ray profili, boyutlar, toleranslar, kurulum düzeni, çalışma ortamı ve geçerli standartlarla başlayın. Tek başına ray yerine komple kılavuz sistemi dikkate alınmalıdır.
Kılavuz raylar standartlaştırılmış mı?
Bazı uygulamalar standartlaştırılmış profiller ve gereksinimler kullanır. Asansör sistemleri için ISO 8100-33:2022, asansör kabinleri ve karşı ağırlıklar için kullanılan standartlaştırılmış T tipi kılavuz raylarına yönelik gereksinimleri belirtir. Diğer endüstriyel uygulamalar uygulamaya özel tasarımlar gerektirebilir.
Kılavuz raylar özelleştirilebilir mi?
Üretim sürecine ve uygulamaya bağlı olarak boyutlar, uzunluklar, malzeme kaliteleri, yüzey durumu, delik düzenlemeleri, paketleme ve diğer üretim detayları gibi gereksinimler proje spesifikasyonlarına göre özelleştirilebilir veya üzerinde anlaşmaya varılabilir.
Sevkiyattan önce kılavuz raylar neden kontrol edilmelidir?
12. Sonuç
Güvenilir bir kılavuz rayı, uygun bir çelik profilden daha fazlasının sonucudur. Gerçek performansı malzeme kalitesi, geometri, düzlük, yüzey durumu, yapısal sağlamlık, bağlantılar, montaj doğruluğu ve çalışma ortamı arasındaki ilişkiye bağlıdır.
Asansörler ve diğer hassas hareket sistemleri için bu faktörler özellikle önemli hale gelir çünkü kılavuz raylar hizalamayı, sürüş kalitesini, ekipman stabilitesini, bakım gereksinimlerini ve güvenli çalışmayı doğrudan etkiler. ISO 8100-33 gibi uluslararası standartlar, standartlaştırılmış asansör kılavuz rayları için tanımlanmış gereksinimleri sağlarken, yerel düzenlemeler belirli kurulumlar için ek gereksinimler belirleyebilir.
Alıcılar için en etkili yaklaşım, uygulamayı net bir şekilde tanımlamak, teknik özellikleri üretimden önce onaylamak, tüm yönlendirme sistemini değerlendirmek ve hammaddeden son denetime kadar tutarlı kaliteyi koruyabilen bir üreticiyle çalışmaktır.
