Planlarda aynı görünen raylar, eğimli bir yüzeye bir dizi halinde monte edildiğinde çok farklı davranabilir: aşık aralığı genişler ve yük yolları kayar, bu da düz profilin destekler arasında kademeli olarak eğilmesine veya bükülmesine neden olur. Bu deformasyon sıklıkla modülün yanlış hizalanmasına ve zamanla kelepçelerin gevşemesine neden olur; güçlendirilmiş kılavuz raylar bu sorunu çözmek için özel olarak tasarlanmıştır. Guojian bunları, sürekli uzunlamasına kaburgalara sahip entegre bir soğuk şekillendirme prosesi kullanarak üretiyor ve bu da takviyeyi çeliğin ayrılmaz bir parçası haline getiriyor.
Çubuklar tek bir amaca hizmet eder: ağırlığı iki katına çıkarmadan profilin bükülme ve burulmaya karşı direncini arttırmak. Raylar tek geçişte soğuk şekillendirildiğinden, nervürler tüm uzunluk boyunca sürekli olarak ilerler; Takviye noktalarında kaynak bulunmaması, döngüsel rüzgar yükleri altında erken paslanmaya veya çatlamaya eğilimli alanları ortadan kaldırır. Basitçe ifade etmek gerekirse, ek çelik, bükülme momentlerine karşı koymak için tam olarak ihtiyaç duyulan yere stratejik olarak yerleştirilir.
Malzeme ve kaplama seçimi alışkanlığa değil saha koşullarına göre yapılır. Çinko-Alüminyum-Magnezyum (ZAM) kaplamalar, kesik kenarları kapatmak için hareket edebilen yoğun bir koruyucu katman oluşturarak ZAM kaplı güçlendirilmiş kılavuz raylarını kıyı, balıkçılık-güneş ve gelgit düzlüğü projeleri için önerilen seçenek haline getirir. Sıcak daldırma galvanizleme, standart iç enerji santralleri için uygun maliyetli bir çözüm olmaya devam ederken, daha sonra kendi yüzey işlemlerini uygulamayı tercih eden alıcılar için "siyah çelik" (kaplamasız) seçenekleri mevcuttur.
Entegre güçlendirilmiş profil, kilogram başına daha yüksek bir yük taşıma kapasitesi sunar. Bu, çatı projelerinin ölü ağırlığı kontrol altında tutarken yapısal dayanıklılığı artırmasına olanak tanır; bu, bina yük marjları dar olduğunda doğrudan bir faydadır.
Yüksek nemli veya tuz püskürtmeli ortamlar için ZAM, standart enerji santralleri için sıcak daldırmalı galvanizleme ve yerel kaplama gerektiren projeler için siyah çelik. ZAM versiyonu 25 yıl, sıcak daldırma galvanizli versiyon 15 yıl, yapının kendisi de 10 yıl korozyona karşı garantiyle geliyor.

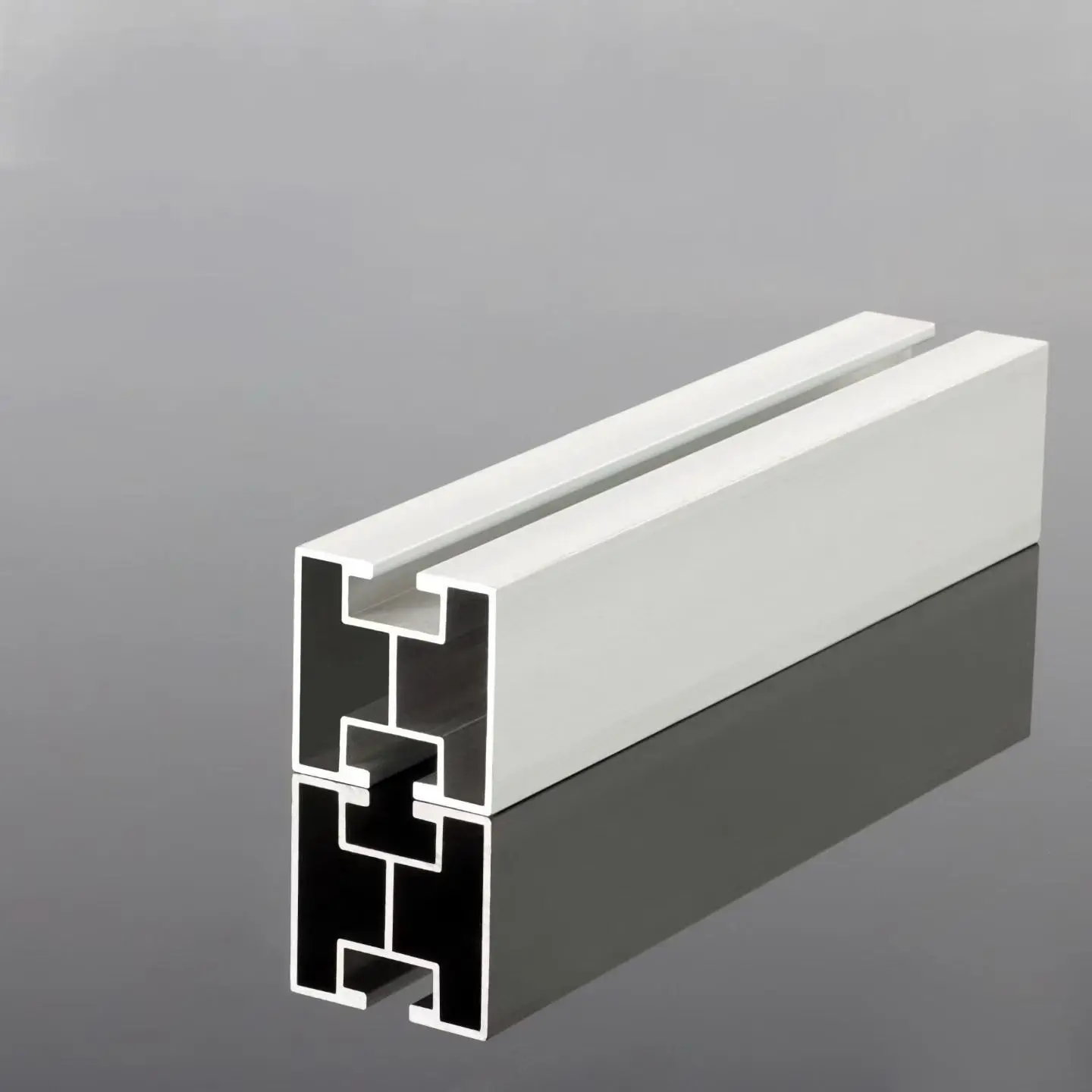

Güçlendirilmiş kılavuz rayın kanal şeklindeki kesiti doğrudan T cıvatalarına uyum sağlar; bileşen konumları, yeniden delme ihtiyacını ortadan kaldırarak ray boyunca kaydırılarak ayarlanabilir. Uyumlu kelepçeler ve konektörler kendi üretim hatlarımızdan gelir ve tedarikçinin tamamını kurulum zincirinizden etkili bir şekilde çıkarır.
Delme, kesme ve kaynaklama işlemleri çizimlere göre şirket içinde tamamlanır. Güçlendirilmiş raylar, varışta anında kuruluma hazır olup, yerinde taşlama, kesme ve korozyona karşı koruma rötuşlarını en aza indirir; bu, tasarruf edilen her adam saatinin gerçek maliyet tasarrufuna dönüştüğü uzak dağ enerji santralleri için çok önemlidir.
| Öğe | Şartname |
|---|---|
| Malzeme | Soğuk şekillendirilmiş karbon çeliği |
| Yapı | Entegre soğuk şekillendirilmiş bölüm + sürekli entegre kaburgalar |
| Kaplama Seçenekleri | Çinko-Alüminyum-Magnezyum (ZAM) / Sıcak daldırma galvanizli / Siyah kaplama (kaplamasız) |
| Maksimum Kalınlık | 12mm |
| Bölüm | Müşteri çizimlerine göre özel bölüm |
| Uzunluk | Çizimlere göre uzunluğa kesin |
| Sabitleme | T-cıvatalarla uyumlu yuva; kendi ürettiği orta/uç kelepçeler ve konektörler |
| Garanti | Korozyon önleme garantisi: ZAM için 25 yıl, sıcak daldırma galvaniz için 15 yıl; Yapısal garanti: 10 yıl |
| Adedi | 1 × 20GP konteyner; deneme siparişleri tartışılabilir |
| Kurşun zamanı | Depozito alındıktan sonra 7-15 iş günü |
| Ticaret Şartları | FOB / CFR / CIF |
Güçlendirilmiş kılavuz raylar, standart profillerin yük taşıma sınırlarına yaklaştığı alanlar için tasarlanmıştır. Aşağıdaki uygulamalar en sık karşılaştığımız yük senaryolarını kapsamaktadır.
Engebeli arazi, eşit olmayan rüzgar ve kar yüklerine yol açar. Güçlendirilmiş profil, dizinin değişen aralıklarda düz kalmasını sağlar; kelepçelerin çalışmanın ikinci ve üçüncü yıllarında bile güvenli kalmasının nedeni budur.
Açık hava ortamları, önemli günlük sıcaklık dalgalanmaları ve nemli zemin koşullarının tümü korozyonu hızlandırır. ZAM kaplama bu çevresel streslere karşı dayanıklıdır, güçlendirilmiş profil ise su veya mahsul üzerindeki daha uzun açıklıklardan kaynaklanan ek yüklerin üstesinden gelir.
Tuz spreyi raylar için en zorlu testi oluşturur. Burada kalınlaştırılmış, güçlendirilmiş profil rüzgar basıncına direnirken, ZAM kaplaması dışarıdan içeriye doğru korozyonu geciktirir; Her iki talep de kritik olduğundan her iki özelliği de belirtmenizi öneririz.
Tek eksenli ve çift eksenli sistemler, rayları gün boyunca tekrarlayan yüklemelere maruz bırakır. Standart profiller bu koşullar altında deforme olma eğilimindeyken, güçlendirilmiş profiller döngüsel yüklere dayanacak şekilde özel olarak tasarlanmıştır.
Geniş açıklıklı esnek yapılar, minimum destekle şekillerini korumak için raylara ihtiyaç duyar. Modüllerin tasarlanan eğim açısını korumasını sağlamada sadece güç değil, yapısal sağlamlık da temel faktördür. Ticari ve Endüstriyel Çatı Üstü Güneş Enerjisi Santralleri: Çatı yükü limitleri öz ağırlığı kısıtlayarak kilogram başına gücü en üst düzeye çıkarmayı gerekli kılar; bu da kaburga geometrisinin uzun, sürekli çalışmalarda sağladığı şeydir.
Kapalı, havalandırılmış bir alanda yükseltilmiş destekler üzerine istifleyin; Kurulumdan önce kaplama çiziklerini veya kesit deformasyonunu önlemek için taşıma sırasında kenar koruması kullanın.
Tüm kesilmiş kenarların çapaklarını alın ve korozyon önleyici rötuş kaplaması uygulayın. Çubukları önleyecek şekilde delikleri konumlandırın; Asla kaburganın kendisini öğütmeyin; kaburga güç kaynağıdır, dolayısıyla onu öğütmek bu rayı satın alma amacını boşa çıkarır.
Yalnızca düz, hasarsız raylar kullanın; Bağlantı elemanlarını standart tork spesifikasyonlarına göre sıkın ve bağlantı noktalarında gerektiği gibi genleşme boşlukları bırakın. Dağlık, gelgit düzlüğü veya kıyı alanlarındaki projeler için, güçlendirilmiş kılavuz raylarını monte etmeden önce temelin sağlam olduğundan emin olun.
Cıvataları, kesit deformasyonunu ve kaplama durumunu periyodik olarak inceleyin; Tuz spreyine maruz kalan ortamlar için denetim aralıklarını kısaltın. Yardımcı ekipmanı monte ederken tasarım yüklerini aşmayın ve kaplama hasarlarını derhal onarın.
C: Bırakın saha koşulları karar versin. Kıyı, balıkçılık, güneş enerjisi veya gelgit düzlüğü projeleri için ZAM'i öneriyoruz; kaplama kesik kenarları korur ve tuz spreyi korozyonuna karşı direnç gösterir ve 25 yıllık korozyon önleme garantisiyle desteklenir. Standart iç tesisler için sıcak daldırma galvanizleme, 15 yıllık korozyon önleme garantisiyle birlikte mükemmel maliyet etkinliği sunar.
C: Evet. Özel profiller işimizin standart bir parçasıdır: Çizimlere göre (12 mm kalınlığa kadar) soğuk haddeleme yapıyoruz ve delme, kesme ve kaynak işlemlerini kendi bünyemizde tamamlıyoruz, böylece ürün teslimatta kuruluma hazır hale geliyor.
C: ZAM versiyonları için 25 yıl, sıcak daldırma galvanizli versiyonlar için 15 yıl ve montaj sistemi için 10 yıl yapısal garanti sunuyoruz.
C: 20GP'lik bir konteyner yaklaşık 2 MW değerinde montaj sistemi çeliği tutarken, 40HQ'luk bir konteyner yaklaşık 4-5 MW tutar. Raylar deniz taşımacılığı için paketlenir ve korunur; Başlangıç projeleri için küçük partili deneme siparişleri müzakere edilebilir.
C: Fabrika ISO 9001, ISO 14001 ve ISO 45001 standartlarına göre sertifikalandırılmıştır; yapısal hesaplama raporları ve üçüncü taraf test raporları mevcuttur. Gerekli spesifik belgeleri doğrulayabilmemiz için lütfen hedef pazarı bize bildirin.
