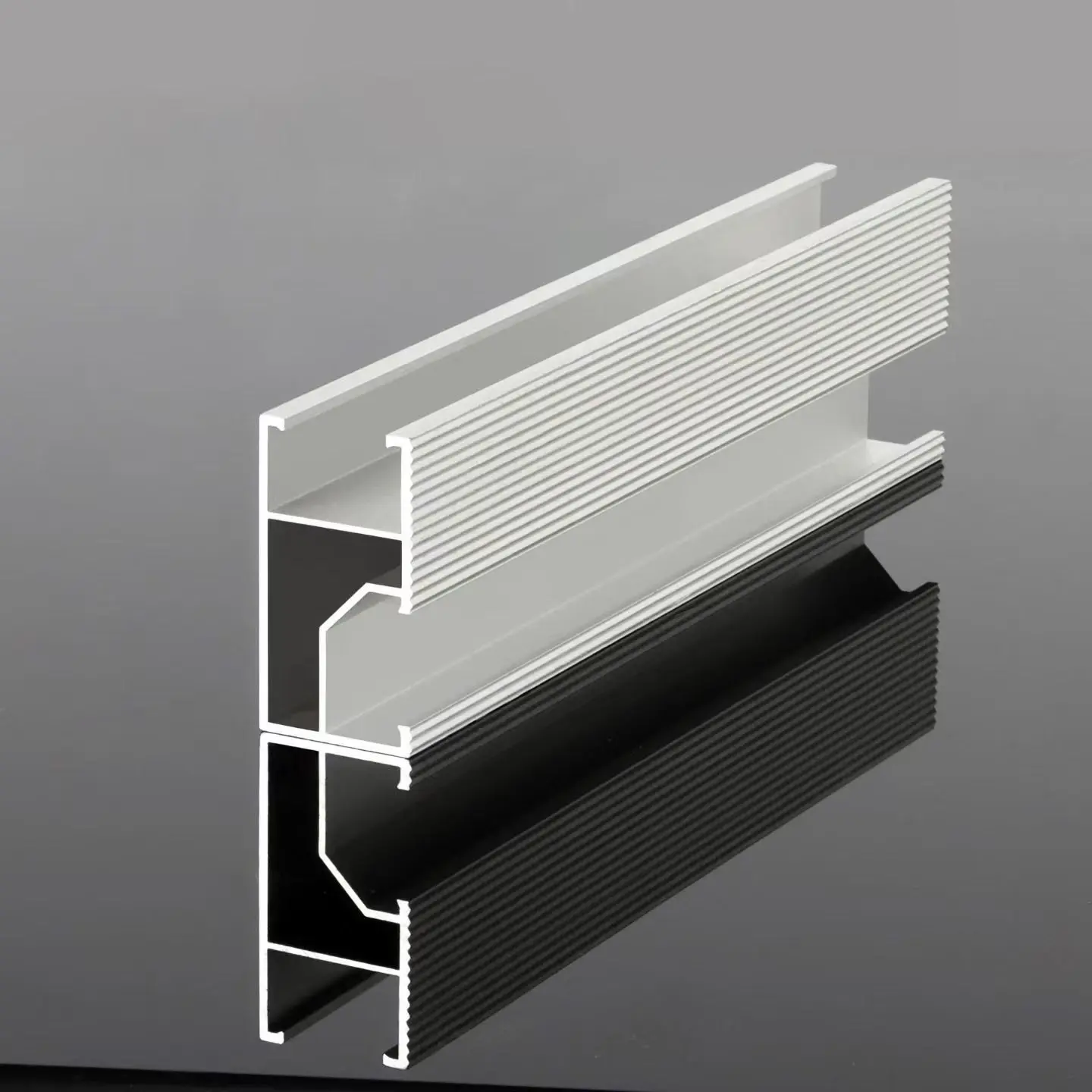

Standart Olmayan Kılavuz Rayı

Özel standart dışı kılavuz ray profillerini, standart bir envanter listesinden seçmek yerine, belirli çatı geometrisine göre tasarlıyoruz. Kullanıma hazır orta kelepçeler, uç kelepçeler ve kayar somunlarla uyumlu kalan standart T-yuvalarını içeren, yüksek mukavemetli S350GD çeliği kullanarak gerekli profilleri haddelemeyle şekillendiriyoruz; bunlar sıcak daldırma galvanizli veya Zn-Al-Mg kaplamalı olarak tedarik edilir. Profil tasarımı, rulo şekillendirme, delme ve boy kesme işlemlerinin tamamı Çin'in Tianjin kentindeki kendi fabrikamızda gerçekleştirilmektedir.

Uygulanabilir Çatı Tipleri

Benzersiz geometrilere sahip trapez ve dik kenetli metal çatılar:

Yaygın senaryolar arasında, standart C/U raylarının tabanlarının tavan kirişlerine müdahale ederek bunların düz durmasını önlediği, alışılmamış trapez veya dik kenet profilleri ve standart aralıkları aşan kaburga yükseklikleri yer alır.

Kavisli, kemerli veya basamaklı çatılar:

Eğrilik veya yükseklik değişikliği olan çatılarda, sabit profilli standart raylar ya boşluk bırakacak ya da modül çerçevelerini bükülmeye zorlayacaktır. Standart dışı kılavuz rayının özel profilleri, her montaj noktasının tam olarak gerekli yüksekliğe konumlandırılmasına olanak tanır.

Alanı kısıtlı düzenler:

Düşük montaj yükseklikleri, diziye giren çatı ekipmanı veya özel eğim açılarına ayarlanmış modüller gibi durumlar. Özel ray profilleri sığ hale getirilebilir veya engelleri ortadan kaldıracak şekilde şekillendirilebilir, böylece standart bir profile uyum sağlamak için tüm diziyi yeniden tasarlama ihtiyacını ortadan kaldırır.

Mevcut endüstriyel tesisler için PV güçlendirmesi:

Mevcut aşıkların sabit ve hareketsiz olduğu durumlarda, mevcut aşık aralığına uyacak şekilde tasarlanan standart dışı kılavuz ray profilleri, yeni dizinin kesme veya güçlendirme olmadan doğrudan orijinal yapıya monte edilmesine olanak tanır.

Temel Avantajlar ve Temel Sebepler

Çatıya uygun profiller, işçilikten tasarruf sağlar:

Profiller çatının kaburga şekli, aşık pozisyonları ve modül açıları için özel olarak tasarlanmıştır. Teslimat sırasında raylar, uzlaşmacı çözümler yerine kuruluma hazır bileşenlerdir. Bu, çatıda kesme, taşlama veya takozlama ihtiyacını ortadan kaldırarak ve beklenmeyen iş kesintilerini büyük ölçüde azaltarak, sahadaki işçilikten önemli ölçüde tasarruf anlamına gelir.

Aynı miktarda çelik için daha yüksek yapısal verimlilik:

Standart olmayan kılavuz rayının kesiti, malzemenin tam olarak bükülme momentinin etki ettiği yere konumlandırılmasına olanak tanır; aynı ağırlık için standart kesitlere göre daha yüksek atalet momenti sağlar. Çatı yükü bir kısıtlama olduğunda aynı mantık tersten uygulanır: eskiyen çatılardaki ölü yükü kontrol etmek için kesit daha hafif yapılabilir.

Sıkıştırma yüzeyinde tutulan standart T-yuvaları:

Dış profilden bağımsız olarak sıkıştırma yüzeyi standart T kanallarını korur. Ticari olarak temin edilebilen orta kelepçeler, uç kelepçeler ve kayan somunlar her zamanki gibi kullanılabilir ve malzeme listesinin geri kalanı değişmeden kalır. Mevcut kurulum araçlarınız ve kelepçe envanteriniz kullanılabilir durumda kalır.

Tek geçişli şekillendirme ve istikrarlı besleme:

Bölüm, çelik şeritten tek geçişte sürekli haddeleme yoluyla oluşturularak partiler arasında tutarlı düzlük ve tekrarlanabilirlik sağlanıyor; onuncu kap, onaylanan numuneyle eşleşecek.

Servis ömrüne göre kaplama seçenekleri:

Standart dışı kılavuz rayın hem sıcak daldırma galvanizli (Z275) hem de Çinko-Alüminyum-Magnezyum (ZAM80–150) seçenekleri mevcuttur. Çinko-Alüminyum-Magnezyum, geleneksel galvanizlemeye kıyasla kesik kenarlarda kendi kendini iyileştirme özellikleri ve üstün tuz püskürtme direnci sunar; bu nedenle kıyı bölgeleri ve yüksek nemli sanayi siteleri için öneriyoruz. Korozyona dayanıklılık garantileri sıcak daldırma galvaniz için 15 yıl, Çinko-Alüminyum-Magnezyum için 25 yıldır.

Ürün Özellikleri

Öğe	Referans spesifikasyonu	Not
Malzeme	S350GD / S450GD soğuk şekillendirilmiş çelik	Yüksek mukavemetli çelik şerit, rulo şeklinde şekillendirilmiş
Kaplama	Sıcak daldırma galvanizli Z275 veya Zn-Al-Mg ZAM80–150	Proje başına seçilen
Kalınlık	1,2 / 1,5 / 2,0 / 2,5 mm	Düz bölümler için tipik olarak 1,2–1,5 mm
Bölüm yüksekliği	40 / 45 / 50 / 60 / 80mm	Tasarlanacak özel bölümler
Flanş genişliği	30 / 35 / 40mm	Modül kelepçeleriyle uyumlu
Yuva	T yuvası veya açık yuva	Standart sürgülü somunlar için
Uzunluk	3 / 4 / 6 m, istenilen boyda kesilmiş	Taşıma ve kesme için optimize edilmiştir
Birim ağırlığı	Yaklaşık. 1,2–3,5 kg/m	Kesit ve kalınlığa bağlıdır
Uyumlu modüller	Ortak c-Si modülleri, 500–700 W	Manzara veya portre
Maks. destek aralığı	1,0–1,5 m	Yapısal hesaplamaya tabi olarak; düz bölümler alt
Adedi	1 × 20GP konteyner; daha küçük deneme siparişleri tartışılabilir	—
Kurşun zamanı	Depozito alındıktan sonra 7-15 iş günü	—
Ticaret şartları	FOB / CFR / CIF	—

Kurulum ve Kullanım Önlemleri

Yük yolları, proje için tasarlanan özel kesite göre belirlenir; bu nedenle bu standart dışı kılavuz rayların kurulum protokolleri standart raylara göre daha katıdır. Her kurulum ekibinin aşağıdaki beş noktaya uymasını istiyoruz:

1. Yuvanın yönünü kurulum yönüne göre ters çevirmeyin; yanlış yönlendirme, yük taşıyan kesiti değiştirir ve yük kapasitesini azaltır.

2. Cıvataları tasarım torkuna göre sıkın; Özel bölümün ince duvarlı alanlarındaki aşırı tork, yerel ezilmeye neden olabilir.

3. Ray birleştirmede bu özel bölüm için tasarlanmış özel konektörler kullanılmalıdır; standart ray konnektörleri bu geometriyle uyumlu değildir.

4. Elektrokimyasal korozyonu önlemek için farklı metaller arasındaki temas noktalarına yalıtım contaları takın; bağlantı elemanlarının kaplamayla uyumlu olduğundan emin olun (Sıcak Daldırma Galvanizli veya Çinko-Alüminyum-Magnezyum).

5. Rayların ortasındaki ince duvarlı bölümlere basmayınız; Yaya trafiğinden kaynaklanan yoğun yükler deformasyona neden olabilir.

İmalat ve Kalite Kontrol

Şirketimiz üç aşamalı bir kalite kontrol süreci uygulamaktadır: gelen çelik şerit ve kaplama malzemelerinin incelenmesi (kalite, kalınlık ve kaplama ağırlığının kontrol edilmesi); rulo şekillendirme sırasında kesit boyutlarının ve düzlüğün hat içi ölçümü; ve her partiyi paketlemeden önce kesit hassasiyeti, düzlük ve yüzey durumunun son denetimi. Kalite ve çevre yönetim sistemlerimiz ISO 9001, ISO 14001 ve ISO 45001 sertifikalarına sahiptir; Sertifikasyonun kapsamı çelik PV montaj yapılarını ve metal PV aksesuarlarını kapsamaktadır.

Sıkça Sorulan Sorular (SSS)

S1: Özel profilli raylar için fiyat teklifi vermek için bizden hangi bilgilere ihtiyacınız var?

C: Çatı kiremit veya aşık çizimlerine (veya boyutlu bir kesit taslağına), modül boyutlarına ve düzenine ve planlanan destek açıklığına ihtiyacımız var. Buna dayanarak teklif vermeden önce kesiti, kaplama özelliklerini ve birim ağırlığı teyit edeceğiz. Numuneler veya ilk ürün kesitleri seri üretimden önce üretilebilir.

S2: Üretici misiniz yoksa ticaret şirketi misiniz?

C: Biz bir üreticiyiz. Rulo şekillendirme, delme, boy kesme işlemleri ve kaplama yönetiminin tamamı Çin'in Tianjin kentindeki kendi üretim tesisimizde gerçekleştirilmektedir. Fabrika kayıtlarımızı ve sertifikalarımızı inceleyebilirsiniz.

S3: Sıcak Daldırma Galvaniz ve Çinko-Alüminyum-Magnezyum kaplamalar arasında nasıl seçim yapmalıyım?

C: Çoğu iç mekan çatı kaplama uygulaması için Sıcak Daldırma Galvanizli (Z275) yeterlidir. Kıyı, yüksek nem veya endüstriyel aşındırıcı ortamlar için, üstün kesme kenarı koruması ve tuz püskürtme direnci sunduğundan Çinko-Alüminyum-Magnezyum'u öneriyoruz. Garanti koşulları buna göre farklılık gösterir: Sıcak Daldırma Galvaniz için 15 yıl ve Çinko-Alüminyum-Magnezyum için 25 yıl.

S4: Özel profiller için tam konteyner siparişi gerekli midir?

C: Standart minimum sipariş miktarı bir adet 20GP konteynerdir. İlk deneme siparişleri veya yeni profillerin örnek partileri için daha küçük miktarları kabul edebiliriz; Sadece profil çizimini ve toplam uzunluğu sağlayın ve buna göre teklif vereceğiz.

S5: Bu ray standart kelepçeler ve bağlantı elemanlarıyla uyumlu mu?

C: Standart olmayan kılavuz rayının profil özelliklerine bağlıdır. Standart olarak değiştirilmiş profiller, piyasada bulunan genel kelepçeler ve paslanmaz çelik bağlantı elemanlarıyla uyumludur; özel profiller için, yerinde kurulum sırasında uyumluluğun sağlanması amacıyla eşleşen kelepçeler ve konektörler sağlıyoruz.
