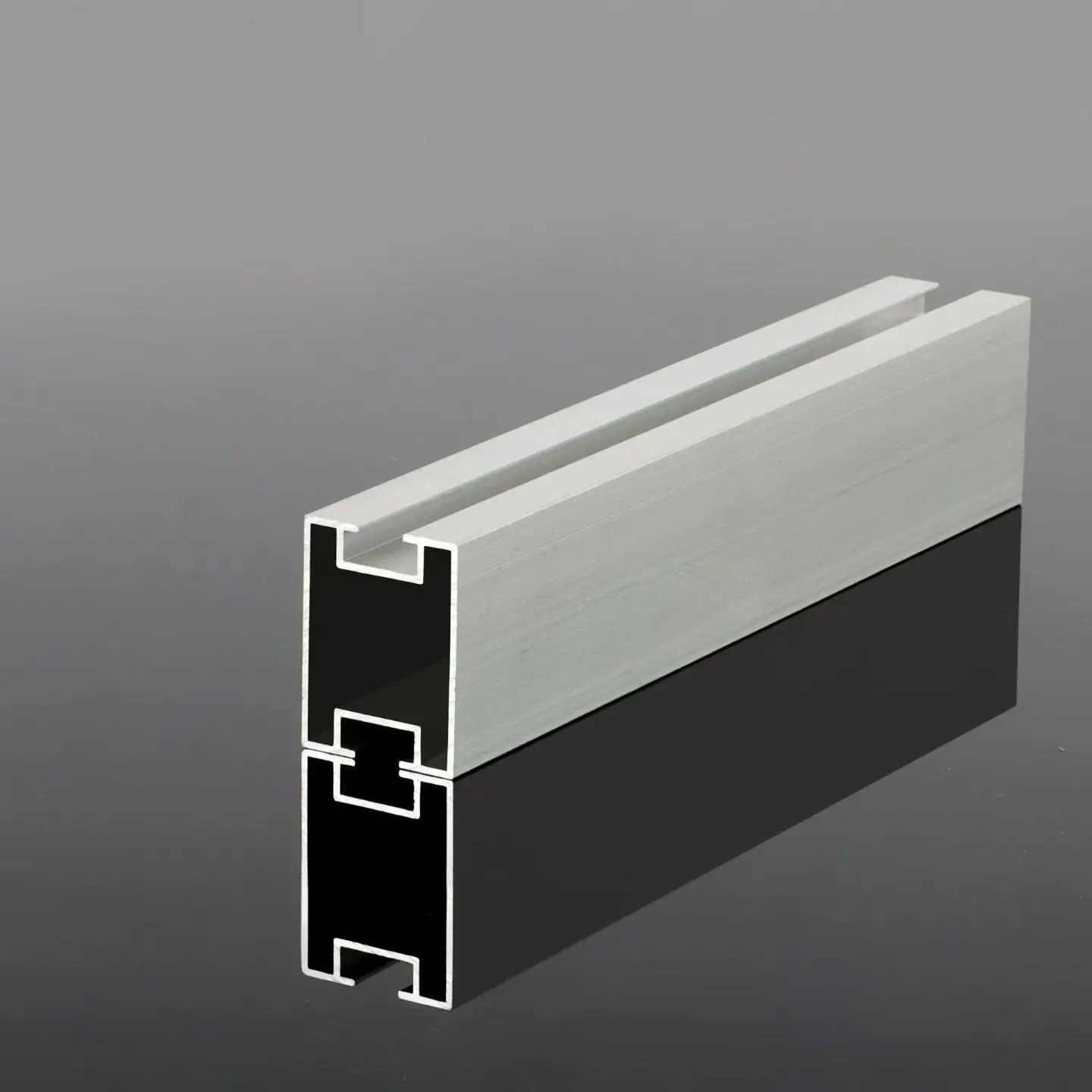

Dişsiz Kılavuz Rayı

Dişsiz kılavuz rayı, sertleştirici kaburgalardan yoksun bir kesite sahip bir tür soğuk şekillendirilmiş çelik montaj rayıdır. Standart güçlendirilmiş PV raylarda, rulo şekillendirme hattında ek delme ve bükme aşamalarıyla oluşturulan profil boyunca uzanan sürekli çubuklar, gerekli bükülme sertliğini sağlar. Güçlendirilmemiş raylar bu işlemleri ortadan kaldırarak basit bir kanal profili sağlar; bu, bükülme sertliğini azaltırken, tasarım, orta dereceli rüzgar ve kar yüklerine ve yapısal olarak doğrulanmış açıklıklara sahip projeler için uygundur.

Bu rayın avantajları nelerdir?

Metre başına daha düşük malzeme maliyeti:

Oluk oluşumunun atlanmasıyla, bitmiş rayın metresi başına daha az çelik şerit tüketilir. Montaj sistemlerinin ton bazında fiyatlandırıldığı ve çatının yedek yük taşıma kapasitesine sahip olduğu projeler için bu, genel yapı için doğrudan maliyet tasarrufu sağlar.

Daha az üretim adımı, daha güvenilir teslimat:

Kaburga delme ve ardından gelen ikincil bükme aşamaları ortadan kaldırılmıştır. Daha az şekillendirme geçişiyle üretim döngüsü daha hızlı ve daha öngörülebilir hale gelir; bu da küçük partiler ve tekrarlanan siparişler için teslimat sürelerinin karşılanmasını kolaylaştırır.

Çatıda daha hafif yük:

Azaltılmış öz ağırlık, aşıkların ve çatı panellerinin taşıdığı ölü yükü azaltır. Sınırlı yedek yük kapasitesine sahip renkli kaplamalı çelik çatılar için bu faktör, montaj sistemi tasarımının fizibilitesinde belirleyici unsur olabilir.

Standart aksesuarlarla uyumludur:

Dişsiz kılavuz rayının basit kanal profili, standart PV orta kelepçeleri ve uç kelepçeleri barındırır; kullanıcılar özel aksesuarlara bağlı kalmıyor, bu da rekabetçi kaynak kullanımına olanak tanıyor.

Açık garanti koşullarıyla tamamen galvanize edilmiştir:

Sıcak daldırma galvanizli çelik şerit, kesik uçlar ve sahadaki delikler de dahil olmak üzere tüm kesitin düzgün, iyi bağlanmış bir çinko katmanla kaplanmasını sağlar. Standart tedarik, 15 yıllık korozyon önleyici garantiyi içerir; Daha zorlu atmosferik ortamlar için Çinko-Alüminyum-Magnezyum (Zn-Al-Mg) çelik şerit 25 yıl garantilidir.

Sahada zahmetsiz kesme, delme ve taşıma:

Hafif profil, çalışanların taşımasını, boy kesmesini ve yerinde delme işlemlerini kolaylaştırarak dağıtılmış projeler için çatı kaplama kurulum penceresini etkili bir şekilde kısaltır.

Teknik Özellikler

Öğe	Şartname
Ürün	Oluksuz Kılavuz Rayı — soğuk şekillendirilmiş çelik PV montaj rayı
Bölüm	Düz kanal (U kesiti), sertleştirici kaburga yok
Malzeme	Sıcak daldırma galvanizli çelik şerit
Şekillendirme	Soğuk haddelenmiş, kaburgasız, istenilen uzunlukta kesilmiş
Yüzey işleme	Sıcak daldırma galvanizli]; Talep üzerine Zn-Al-Mg şeridi mevcuttur
Korozyona karşı garanti	15 yıl (sıcak daldırma galvanizli) / 25 yıl (Zn-Al-Mg)
Bölüm boyutları	bize açıklığınızı ve yük durumunuzu bildirin, biz de bir bölüm önerelim
Standart uzunluklar	Paketleme ve taşıma için istenilen uzunlukta kesilir
Aksesuar uyumluluğu	Standart PV orta kelepçeler ve uç kelepçeler
İkinci aşama işleme	Çiziminize göre boy kesme ve delme işlemleri
Adedi	1 × 20GP konteyner; daha küçük deneme siparişleri tartışılabilir
Kurşun zamanı	Depozito alındıktan sonra 7-15 iş günü
Ticaret şartları	FOB Tianjin Yeni Limanı / CFR / CIF
Ödeme	%30 T/T depozitosu, bakiye konşimento kopyası karşılığında

Raylar için Uygulama Senaryoları

Endüstriyel ve ticari (C&I) metal çatılar:

Dik kenet veya trapez metal levhaların kullanıldığı çatılar genellikle sınırlı yük taşıma kapasitesine sahiptir; Bu kaburgasız kılavuz rayların daha düşük öz ağırlığı doğrudan tavandaki yükü azaltır. Metal çatı kelepçeleri ile birlikte kurulumu hızlıdır ve raf sistemi maliyeti düşüktür, bu da bunu maliyete duyarlı C&I çatı projeleri için standart bir seçim haline getirir.

Küçük ölçekli balastlı beton düz çatı tesisleri:

Küçük ila orta kurulu kapasiteye ve orta düzeyde rüzgar/kar yüküne sahip balastlı beton çatı projeleri için rayın işlevi, yükleri destek noktaları arasında aktarmaktır; düz (güçlendirilmemiş) bir kanal profili tamamen yeterlidir.

Küçük ve orta büyüklükteki yere monteli bitkiler:

Kar ve rüzgar yükünün az olduğu ovalarda 10 MW'ın altındaki projelere uygun; Bu "şebeke eşitliği" projelerinde, raf sisteminin maliyet verimliliği (tonajla hesaplanır) tasarımı yönlendirir.

Konut PV'si:

Kırsal çatılar ve küçük fabrika binaları; Daha az modül ve daha kısa açıklıklarla güçlendirilmemiş profil en iyi maliyet-performans oranını sunar.

Hafif PV garajları:

Düşük yüklü basit otoparklar için uygundur. Dişsiz kılavuz rayı, uzun açıklıklı, ağır yüklü garaj çatıları için uygun değildir; bu tür yapılar, alternatif bir tasarım önereceğimiz daha derin, güçlendirilmiş profiller gerektirir.

Kurulum ve Kullanım Önlemleri

1. Sabitlemeden önce seviyeleyin ve hizalayın:

Raylar aynı hizada olmalı ve düz bir çizgide tutulmalıdır. Bir sıra yanlış hizalanırsa, modüller bu hatayı devralır ve montaj içinde, sonunda uzun vadeli deformasyon olarak ortaya çıkan yoğun bir gerilim yaratır.

2. Kelepçe ve cıvata torku için raf spesifikasyonlarına uyun:

Aşırı tork, ince duvarlı rayları ezip deforme edebilir, yetersiz tork ise termal döngü sırasında kademeli gevşemeye yol açar. Projenin belirlediği değerlere sıkılaştırmak her iki sorunu da önler.

3. Birleşim yerlerinde genleşme boşlukları bırakın:

Raylar sıcaklık değişimleriyle genişler ve daralır; Birleşim yerlerinde boşluk bırakılması, profillerin mevsimsel dalgalanmalardan dolayı bükülmesini veya deforme olmasını önler.

4. Ray ile metal çatı panelleri arasına yalıtım contaları takın:

Galvanizli raylar ile kaplanmış çelik saclar arasındaki doğrudan temas, elektrokimyasal korozyona neden olabilir; bir izolasyon contası bu galvanik çifti kırar.

5. Yalnızca sıcak daldırma galvanizli veya paslanmaz çelik bağlantı elemanları kullanın:

Metallerin birleşim yerlerinde karıştırılması, daha küçük yüzey alanına sahip bileşenin ilk önce paslandığı galvanik bir çift oluşturur. Bağlantı elemanı malzemeleri rayın kaplamasıyla uyumlu olmalıdır.

6. Rayın ortasına basmayın:

Dişsiz kılavuz rayının orta bölümü en düşük yapısal sertliğe sahiptir. Çalışma sırasında raya basmak kaçınılmazsa, doğrudan bir destek noktasının üzerine çıkın. Bakım amacıyla çatıya sık erişim gerektiren projelerde, daha derin bir profil kesiti önerebilmemiz için lütfen bizi önceden bilgilendirin.

SSS

S1: Projemin bu rayı kullanacak kadar "hafif" olup olmadığını nasıl belirleyebilirim?

C: Yalnızca kataloğu değil, öncelikle saha koşullarını değerlendirin. Dişsiz kılavuz rayı, orta derecede rüzgar ve kar yükünün olduğu bölgelerdeki endüstriyel/ticari renkli çelik çatılar, küçük balastlı düz çatılar, konut çatıları ve yere monteli tesisler (~10MW'a kadar) için uygundur. Proje yüksek kar yükü veya tayfuna eğilimli bir bölgedeyse veya uzun, desteklenmeyen açıklıklar içeriyorsa doğru seçim güçlendirilmiş ray veya daha kalın bir profildir.

S2: Ray özel olarak delinebilir mi veya belirli uzunluklarda kesilebilir mi? Ayrı olarak satın alınabilir mi?

C: Evet, özel kesme ve delme işlemlerini destekliyoruz ve raylar, tam PV montaj sistemi olmadan ayrı olarak satın alınabilir. Standart spesifikasyonlarda stok tutulmakta, standart dışı spesifikasyonlarda ise proje çizim parametrelerine göre imalat yapılmaktadır.

S3: Garantili korozyon önleme ömrü nedir?

C: Sıcak daldırma galvanizli raylar 15 yıllık korozyon önleyici garantiye sahiptir; Çinko-Alüminyum-Magnezyum (Zn-Al-Mg) seçeneği 25 yıl garanti sunar ve kıyı bölgeleri veya diğer zorlu atmosferik ortamlar için önerilir. Her iki garanti seçeneği de normal dış mekan PV çalışma koşulları altındaki kaplama performansını kapsar.

S4: Açıklık ve yük hesaplamalarında yardımcı olabilir misiniz?

C: Evet ve bu hesaplamaların takviyesiz profiller için yapılmasını önemle tavsiye ederiz. Lütfen bize modül yerleşimini, rüzgar ve kar yüklerini ve planladığınız ray aralığını bildirin; teknik ekibimiz uygun açıklığı ve profili doğrulayacak ve takviyesiz raylar saha için uygun değilse sizi doğrudan bilgilendireceğiz.

S5: Yerinde kurulum için en önemli hususlar nelerdir?

C: Dört nokta kritik öneme sahiptir: sabitlemeden önce her bir ray sırasını düzleştirin ve hizalayın; kelepçeleri hislere güvenmek yerine projeye özgü torkla sıkın; bağlantı noktalarında genleşme boşlukları bırakın; ve orta açıklık alanı en düşük sertliğe sahip olduğundan, takviyesiz rayların ortasına basmaktan kesinlikle kaçının. Kurulum ve kullanım talimatları her siparişe dahildir ve teknik ekibimiz kurulum süreci boyunca soruları yanıtlamaya hazırdır.
