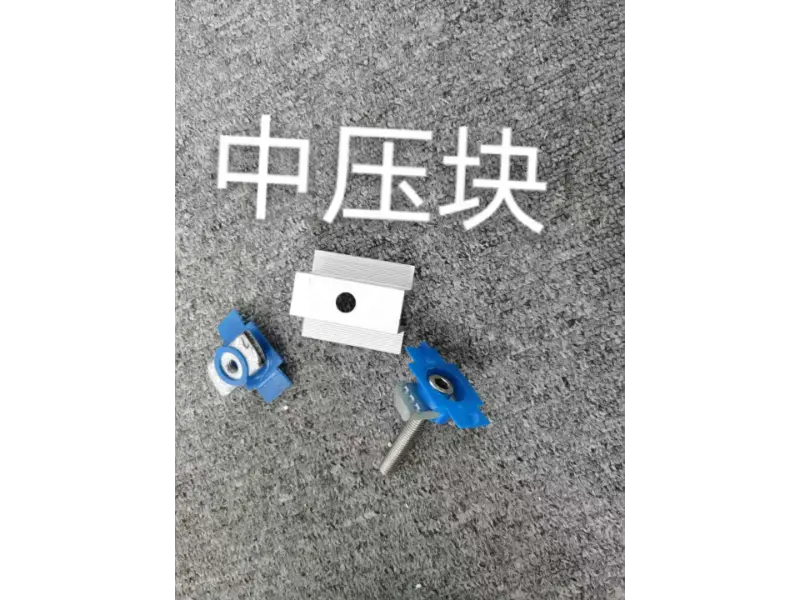

Alüminyum Alaşımlı Ara Kelepçe

Alüminyum alaşımlı ara kelepçe (fotovoltaik orta kelepçe), fotovoltaik (PV) modülleri sabitlemek için tasarlanmış özel bir bileşendir. İki bitişik PV panel arasına konumlandırılarak modülleri montaj raylarına kilitler, yatay yer değiştirmeyi kısıtlar ve tüm dizinin rüzgar ve sismik direncini artırır. Modül çerçevelerini hasardan korumak için 304 paslanmaz çelik bağlantı elemanları ve isteğe bağlı EPDM kaymaz lastik ped ile birlikte gelir. Tasarım, toz, su ve kar birikimini en aza indirmek için drenaj ve hava akışı kanallarını içerir. Bu kelepçeler ticari ve endüstriyel çatı üstü kurulumlarda, konut PV sistemlerinde ve şebeke ölçeğinde yere monte güneş enerjisi santrallerinde yaygın olarak kullanılmaktadır. Boyutlar, modül kalınlığına ve özel proje yükü gereksinimlerine göre özelleştirilebilir.

Temel İşlevler

1. Ara Sıkıştırma ve Sabitleme:

İki bitişik PV modülü arasına monte edilen alüminyum alaşımlı ara kelepçe, modülleri montaj raylarına sıkı bir şekilde kilitler. Hem yatay hem de dikey yer değiştirmeyi kısıtlayarak modüllerin düzgün bir şekilde hizalanmış kalmasını ve sabit, tekdüze kuvvetlere maruz kalmasını sağlar; tüm dizinin güvenliğini sağlamak için birincil bağlantı bileşeni olarak hizmet eder.

2. Rüzgar ve Sismik Direnç:

Cihaz, çok noktalı kelepçeleme sağlayarak şiddetli rüzgarlar veya sismik olaylar sırasında modülün hareketini ve salınımını sınırlar. Bu, modüllerin aşırı yükler altında raylardan kaymasını veya titremesini önler, böylece zorlu hava koşullarında dizinin genel stabilitesini artırır.

3. Kaymayı Önleyici ve Gevşemeyi Önleyici:

EPDM lastik ped ile birleştirilmiş dahili kaymaz tırtıllar, kelepçe ile modül çerçevesi arasındaki sürtünmeyi artırır. Bu, modüllerin kaymasını veya gevşemesini önlerken aynı zamanda modül çerçevelerinin ezilmesini veya hasar görmesini önlemek için sıkıştırma gerilimini de azaltır.

4. Yük Aktarımı:

Kelepçe, rüzgar ve kar yükleriyle birlikte modüllerin ağırlığını montaj raylarına, destek kolonlarına ve temel yapısına eşit şekilde aktarır. Bu, gerilimi dağıtarak, aksi takdirde yapısal deformasyona veya PV modüllerinde hasara yol açabilecek lokal aşırı yüklemeyi önler.

5. Drenaj ve Hava Akışı:

Alüminyum alaşımlı ara kelepçenin yapısı entegre drenaj ve hava akışı kanallarına sahiptir. Bunlar, yağmur suyunun ve yoğuşmanın verimli bir şekilde akmasını kolaylaştırır, kenetleme noktalarında toz, su ve kar birikimini azaltırken aynı zamanda modüller üzerinde gölgelenme ve aşırı yük birikmesi risklerini de en aza indirir.

6. Uyumluluk ve Çok Yönlülük:

Standart güneş modülü kalınlıklarıyla uyumludur (örn. 30mm, 35mm, 40mm) ve standart dışı boyutlar için özelleştirilebilir. Farklı üreticilerin çeşitli çerçeve yapıları ve modülleriyle çalışacak şekilde tasarlanan tek bir tedarik sistemi, farklı projelerin gereksinimlerini karşılayabilir.

Teknik Özellikler

Öğe	Şartname
Baz Alaşım Sınıfı	Alüminyum Alaşımlı 6005-T5 / 6063-T5 (isteğe bağlı)
Yüzey İşlem	Gümüş eloksal, film kalınlığı ≥10μm
Anodik Film Kalınlığı	≥10μm, kıyı ve yüksek tuzlu sprey ortamları için kalınlaştırılmış özelleştirme mevcuttur
Uyumlu Modül Kalınlığı	30mm, 35mm, 40mm (özelleştirilebilir)
Standart Uzunluk	40/50/60/80mm (talep üzerine istenilen ebatta kesilebilir)
Yapı Tipi	İç tarafta kaymayı önleyici diş profiline sahip modüler orta sıkma yapısı
Destekleyici Bağlantı Elemanları	304 paslanmaz çelik T-cıvata ve somunlar
Opsiyonel Aksesuarlar	EPDM kauçuk kaymaz contalar
Rüzgar Yükü Dayanımı	60 m/s'ye kadar (proje başına yeniden kontrol edilir)
Kar Yükü	1,4kN/m² (proje başına hesaplanır)
Uygulama Senaryoları	Ticari ve endüstriyel çatılar, konut PV'leri, yere monteli merkezi PV enerji santralleri
Geçerli Standartlar	GB/T 5237, CE, ISO9001 sertifikaları mevcuttur

Paketleme ve Lojistik Hizmetleri

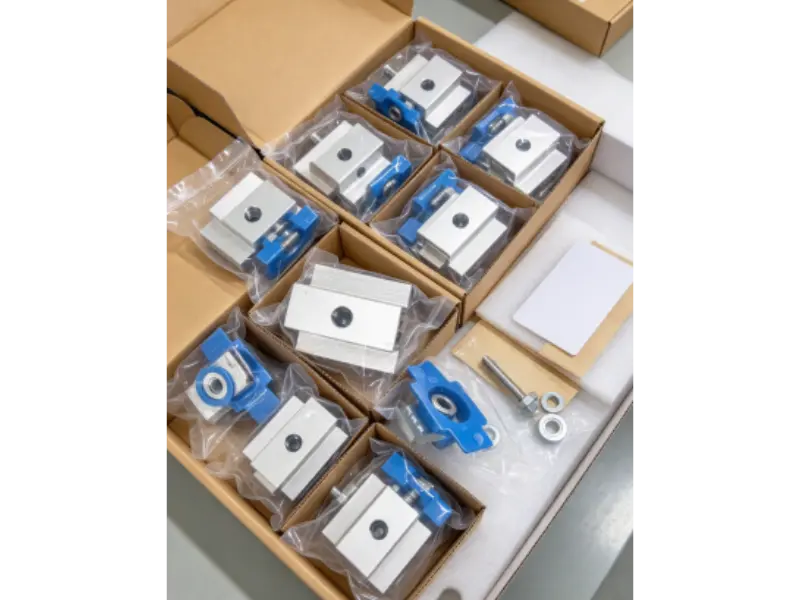

1. Bireysel Ambalaj:

Her bir alüminyum alaşımlı ara kelepçe, sürtünmeyi veya darbeyi önlemek, anodize yüzeyi korumak ve nakliye sırasında çizik veya kaplama hasarı oluşmamasını sağlamak için ayrı ayrı paketlenir.

2. Etiketlemeyi Temizle:

Öğeler, yerinde hızlı envanter kontrollerini ve düzenli depolamayı kolaylaştırmak için anlaşılır etiketler ve paketleme listeleriyle birlikte modele ve spesifikasyona göre sıralanır.

3. Miktar Doğrulaması:

Her gönderi, gerçek öğelerin (miktar ve teknik özellikler açısından) paketleme listesiyle mükemmel şekilde eşleştiğinden emin olmak ve eksiklikleri veya eksiklikleri önlemek için modellerin ve partilerin kapsamlı bir sayımından ve doğrulanmasından geçer.

4. Güçlendirilmiş Dış Ambalaj:

Ürünler, taşıma sırasında darbelerden kaynaklanan deformasyonu önlemek için dahili yastıklama malzemeleri ve güçlendirilmiş köşe koruyucularla donatılmış, sağlam standart kartonlar veya ahşap kasalar içinde paketlenir.

5. Nem Koruması:

Deniz veya kara taşımacılığı boyunca kuru bir ortam sağlamak, anodize kaplamanın neme bağlı hasarını önlemek ve bileşenlerin varışta hemen kuruluma hazır olmasını sağlamak için ambalajın içine kurutucular dahil edilmiştir.

6. Lojistik Desteği:

Esnek teslimat seçenekleri aşamalı gönderileri içerir. Uluslararası siparişler için, sorunsuz bir ihracat izni sağlamak amacıyla kapsamlı paketleme listeleri ve gümrük belgeleri sağlıyoruz; Yurt içi siparişler için, inşaat programlarına uygun olarak doğrudan sahaya tam kamyon yükü teslimatı sunuyoruz.

Kurulum Süreci

1. Kurulum Öncesi Brifing:

İnşaat öncesi teknik brifingle desteklenen, önemli kurulum noktalarını, sıkma gerekliliklerini ve temel önlemleri özetleyen kurulum planları ve teknik belgeler sağlıyoruz.

2. Konumlandırma ve Düzen:

Tasarım planlarına göre güneş modülleri ve montaj raylarının yerleşimi belirlenir ve orta kelepçelerin kurulum noktaları, tutarlı aralık ve hizalama sağlayacak şekilde işaretlenir.

3. Modül Yerleştirme:

Güneş modülleri montaj raylarının üzerine konumlandırılır; bitişik modüller arasındaki aralık ve seviyelendirme, modül çerçevelerinin orta kelepçelerin yuvalarına mükemmel şekilde oturmasını sağlayacak şekilde ayarlanır.

4. Kurulum ve Sıkma:

Alüminyum alaşımlı ara kelepçeleri takın ve T cıvatalarını belirtilen torkla sıkın. Sıkma kuvvetinin iyi kontrol edildiğinden emin olun; modül çerçevelerine zarar verebilecek aşırı kuvvetten kaçının ve bunların dengesizliğe yol açabilecek kadar gevşek olmadığından emin olun.

5. Kaymayı Önleyici Muayene:

EPDM lastik pedlerin ve kaymayı önleyici tırtılların doğru konumlandırıldığını doğrulayın. Modüllerin sağlam olduğundan ve kaymadığından veya gevşemediğinden emin olmak için her bir sıkıştırma noktasını inceleyin.

6. Son Muayene ve Kabul:

Tüm bileşenlerin uygun şekilde sıkıldığından ve dengelendiğinden emin olmak için tüm diziyi kontrol edin. Modüller arasındaki boşlukları ve bunların genel hizalamasını doğrulayın. Yük taşıma gereksinimleri onaylandıktan ve kurulum incelemeyi geçtikten sonra proje teslim edilebilir.

SSS

S1: Ortadan kelepçe kullanıldığında iki bitişik modülün çerçeveleri arasında ne kadar boşluk bırakılmalıdır?

C: Standart projeler için, termal genleşme ve büzülmeyi karşılamak için 5-8 mm'lik bir genleşme aralığı yeterlidir. Sipariş verdiğinizde proje çizimlerinize göre uygun özellikleri de önerebiliriz.

S2: Orta kelepçeler için doğru sıkma torku nedir ve bu, modül çerçevelerine zarar verir mi?

A: T-cıvatalarını standart tork özelliklerine göre sıkın. EPDM lastik tampon tampon görevi gördüğünden, uygun şekilde sıkmak modül çerçevelerine zarar vermez. Ancak aşırı tork alüminyum çerçeveleri ezebilir, bu nedenle aşırı sıkmadan kaçınılmalıdır.

S3: Orta kelepçelerle birlikte kullanılan cıvatalar uzun süreli dış mekan kullanımı sırasında sıkışıp daha sonra sökülmelerini zorlaştırır mı?

C: Standart olarak, tutukluğa karşı iyi bir direnç sunan 304 paslanmaz çelik bağlantı elemanları sağlıyoruz. Uzun vadeli dış mekan projeleri için, gelecekteki bakım veya modül değişimi sırasında daha kolay sökülmesini kolaylaştırmak amacıyla tutukluk önleyici kaplamalı cıvatalar da seçilebilir.

S4: Tırtıklar (dişler) aşınmışsa orta kelepçeler yeniden kullanılabilir mi?

C: Tırtıklar önemli ölçüde aşınmamışsa ve profil deforme olmamışsa yeniden kullanılabilirler. Tırtıklar aşırı derecede aşınmışsa kayma önleme performansı olumsuz etkilenecektir; bu nedenle bunların yeni fotovoltaik projelerde kullanılmasını önermiyoruz.

S5: Farklı kalınlık özelliklerine sahip orta kelepçeler aynı çatı projesinde karıştırılabilir mi?

C: Farklı özelliklerin karıştırılması önerilmez. Farklı kalınlıklarda ara kelepçelerin kullanılması, modüller üzerinde eşit olmayan yüklemeye neden olabilir, bu da potansiyel olarak lokal gerilim yoğunlaşmalarına neden olabilir ve mikro çatlak riskini artırabilir; bu nedenle spesifikasyonları standartlaştırmak en iyisidir.

S6: Geniş formatlı, çift camlı modüller için ara kelepçeleri seçerken hangi özel hususlar akılda tutulmalıdır?

C: Geniş formatlı çift camlı modüllerin daha fazla öz ağırlığı göz önüne alındığında, daha kalın alüminyum alaşımlı ara kelepçelerin kullanımına öncelik verilmesi tavsiye edilir. Ek olarak modül çerçevesinin yüksekliğini doğrulayın, etkin kenetleme temas uzunluğunu doğrulayın ve gerekirse kenetleme noktalarının sayısını artırın.
