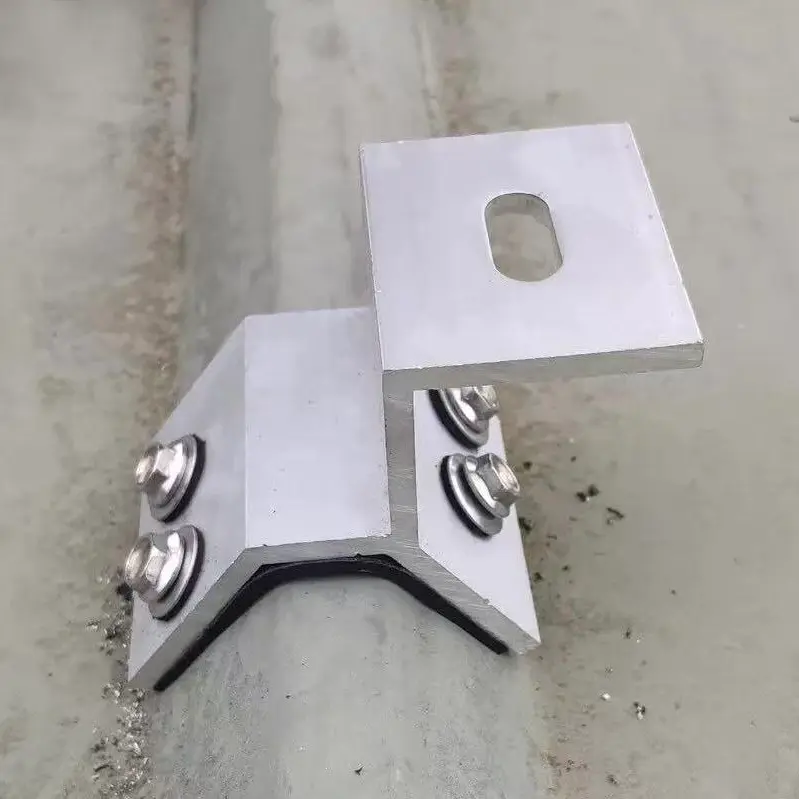

Çatı Kelepçesi

Guojian Fabrikası tarafından tedarik edilen Çatı Kelepçeleri, gizli sabit (Jiachi) paneller, oluklu levhalar ve bindirme dikiş sistemleri gibi çeşitli metal çatı tipleri için uygundur. Fabrikamız tarafından sağlanan C şeklindeki oluklu kılavuz raylarla birleştirildiğinde fotovoltaik modülleri güvenli bir şekilde sabitleyebilirler. Kelepçeler, renkli çelik plakaların yüzeyindeki çizikleri etkili bir şekilde önleyebilen ve saniyede 60 metreye kadar kuvvetli rüzgarlar altında bile kaymadan stabiliteyi koruyabilen entegre kaymayı önleyici dişler ve kauçuk tampon pedleri ile donatılmıştır. Bağımsız olarak sahip olduğumuz donanım damgalama üretim hattımızla, endüstriyel/ticari tesisler ve lojistik parklar için sürekli olarak dağıtılmış fotovoltaik projeler sunarak, çatı yenilemelerinin kurulum maliyetini önemli ölçüde azaltıyor ve gelecekte su sızıntısının neden olduğu bakım risklerini etkili bir şekilde azaltıyoruz.

Üretim Süreci

1. Hammadde Seçimi ve Testi

GB 6005-T5 birincil alüminyum kütükleri kullanır. Gelen denetimler çekme mukavemetini, akma mukavemetini ve Al-Mg-Si alaşım bileşimini doğruluyor; geri dönüştürülmüş veya saf olmayan alüminyum kesinlikle reddedilir. Temel tuz spreyi korozyon direnci yerinde kontrol edilir ve uyumlu olmayan malzemeler derhal iade edilir.

2. Yüksek Sıcaklık Entegre Ekstrüzyon

Kelepçe gövdesini, kavrama tırnaklarını ve cıvata tabanını tek parça halinde oluşturmak için kütükler 520°C sabit sıcaklıkta ekstrüzyona tabi tutulur. Bu kesintisiz, kaynaksız tasarım, eşit yük dağılımı sağlar ve kaynak noktalarında yapısal arıza riskini ortadan kaldırır.

3. Hassas CNC Dişli-Diş Frezeleme

Tam otomatik CNC ekipmanı, iç kavrama yüzeyine elmas desenli kaymaz bir doku kazır. Standartlaştırılmış diş derinliği ve eğimi, çatı paneline karşı sürtünmeyi en üst düzeye çıkararak şiddetli rüzgarlar sırasında yanal kaymayı önler.

4. Eloksallı Korozyon Önleyici İşlem

Ekstrüde kelepçeler, havaya, yağmura ve tuz serpintisine karşı sızdırmazlık sağlayan 12μm'lik yoğun bir koruyucu oksit tabakası oluşturmak için anodizasyona tabi tutulur. Oksit tabakası alüminyumla bütünleşerek kesik kenarlarda bile uzun süreli korozyon direnci sağlar.

5. Entegre Tampon Pedi

EPDM lastik ped içerir (-40°C ile 120°C arası sıcaklığa ve UV ışınlarına dayanıklı). Kelepçenin temas yüzeyine tam oturacak şekilde kalıplanmış olup, montaj basıncını azaltır ve alüminyum alaşımının renkli çelik fayanslar veya Al-Mg-Mn paneller üzerindeki boyayı çizmesini önler.

Kurulum ve Kullanım Yönergeleri

1. Kurulum Öncesi Profil Doğrulaması

Doğru kelepçe modelini seçmek için renkli çelik karonun kaburga yüksekliğini, kaburga aralığını ve dikiş genişliğini kurulumdan önce doğru bir şekilde ölçün.

2. Standart Sıkma Torku

Bir tork anahtarı kullanarak cıvataları 20–30 N·m standart torkla sıkın.

3. Kurulum Ortamı

Kurulumu kuru ve güneşli günlere göre planlayın; Çatı yüzeylerinin durgun su, yağ ve tozdan arındırılmış olduğundan emin olun.

4. Yüke Dayalı Yerleşim Özellikleri

Eğimi 20°'den fazla olan çatılar veya yüksek rüzgar yüklerine maruz kalan kıyı bölgeleri için kelepçe montaj noktalarının yoğunluğunu artırın.

5. Yetkisiz bileşen değişikliğinin yasaklanması

Alüminyum alaşımlı kelepçelerin anodize yüzeyinin yerinde taşlanması veya kesilmesi yasaktır; Kesilen tüm yüzeyler korozyon önleyici sızdırmazlık maddesi ile yeniden kaplanmalıdır.

6. Kurulum sonrası inceleme gereklilikleri

Projenin tesliminden sonra her altı ayda bir cıvata sıkılığına ve lastik tamponların durumuna odaklanılarak denetim yapılması gerekmektedir.

Uygulama Alanları

1. Büyük ölçekli lojistik ve depolama tesisleri

2. Endüstri parkları ve üretim tesisleri

3. Al-Mg-Mn kenet çatılı üst düzey binalar

4. Kıyı endüstri parkları ve kimya tesisi bölgeleri

5. Yurtdışı metal çatı kaplama PV projeleri

Önemli Müşteri Endişeleri

1. Farklı fabrikaların uyumsuz renkli çelik sac profilleri kullanması nedeniyle birden fazla Çatı Kelepçesi tipini stoklamam gerekir mi?

Jenerik piyasa kelepçeleri genellikle zayıf profil uyumluluğuna sahiptir ve bu da gevşek kavramalara veya yüzey çiziklerine yol açar. Jiaochi (470/760/820) kelepçeler, Al-Mg-Mn dik dikiş kelepçeleri ve trapez levha kelepçeleri olmak üzere üç ana seri sunuyoruz ve belirli oluklu yükseklik ve eğimlere dayalı özel kalıplar oluşturarak tüm proje için birleşik bir tedarik çözümü sunabiliyoruz.

2. Kıyı bölgelerinde veya yoğun tuz serpintisinin olduğu kimyasal bölgelerde kelepçenin paslanması ve kayması ile nasıl başa çıkabiliriz?

Standart galvanizli kelepçeler genellikle üç yıl içinde paslanıp kırılır ve alüminyumun demirle karıştırılması elektrokimyasal korozyona neden olur. Kelepçelerimiz, anodize kaplamalı ve 304 paslanmaz çelik bağlantı elemanlarına sahip 6005-T5 alüminyum alaşımlı gövdeye sahiptir; 1000 saatlik nötr tuz püskürtme testinden sonra hiçbir pas lekesi göstermezler ve son derece aşındırıcı kıyı ortamlarında ve kimyasal ortamlarda istikrarlı performans sağlarlar.

3. Tayfun tehlikesi olan bölgelerde kelepçeler gevşer mi veya PV dizisinin ayrılmasına neden olur mu?

Kelepçeler, oluklara mükemmel uyum sağlamak için kaymayı önleyici tırtıklı, kalınlaştırılmış kavrama pençelerine sahiptir; üçüncü taraf laboratuvar testleri, 1,5 kPa'ya kadar rüzgar basıncı direncini doğrulamaktadır. Gevşemeyi önleyen kendinden kilitlemeli somunlarla eşleştirilen cıvatalar, termal genleşme ve büzülmeye rağmen güvenli kalır ve sistem, herhangi bir kayma olayı olmaksızın tayfuna eğilimli çok sayıda kıyı projesinde başarıyla uygulanmıştır.
