Güneş Enerjili Çatı Kancası

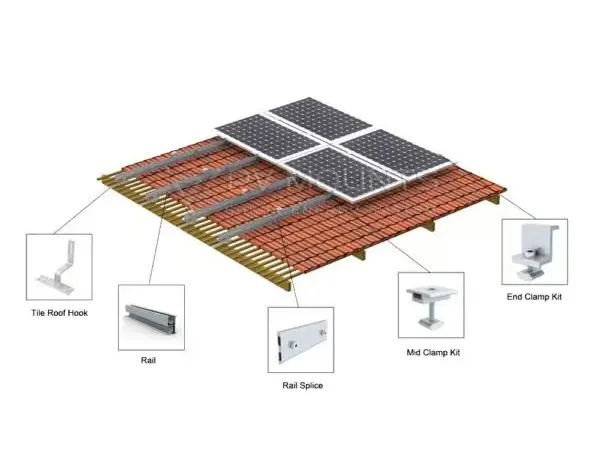

Guojian Üreticisi tarafından sağlanan Güneş Enerjili Çatı Kancası, su geçirmez katmana nüfuz etmeden kurulabilir, böylece çatı sızıntısı riski kaynağında önlenir. Özel C-şekilli oluklu kılavuz raylarımızla birlikte sistem, hafif, emniyetli ve güvenilir kurulum sağlar. Kendi çatı aksesuarı damgalama üretim hattımız ve eksiksiz "üç sistem" sertifikalarımız ile, dağıtılmış çatı üstü fotovoltaik alanlarında geniş deneyime sahibiz ve ülke çapında endüstriyel ve konut projelerine hizmet sağlıyoruz.

Önemli Müşteri Endişeleri

1. Çatı sızıntılarına neden olur mu?

Guojian kancaları standart olarak kalınlaştırılmış EPDM su geçirmez pedlerle birlikte gelir. Sabitleme noktaları yapısal çatı katmanıyla aynı hizada olup yükü alttaki aşıklara veya ahşap kirişlere aktarır; Fayanslar yalnızca kaplama görevi görüyor ve ağırlık taşımıyor, böylece deliklerden sızıntı riskini ortadan kaldırıyor. Yağmurlu kıyı bölgelerinde ve uzun süreli yağışlı mevsimlerin (erik yağmuru) olduğu güney bölgelerde yapılan saha testleri, beş yıl boyunca herhangi bir sızıntı olmadığını göstermiştir.

2. Farklı fayans türleriyle uyumlu mudur?

Birden fazla ürün serisi sunuyoruz: Ayarlanabilir kiremit kancaları çeşitli kavisli kil kiremitlere uyarken, renkli çelik kelepçeler trapez veya oluklu çelik çatılara uygundur. Belirli kiremit türlerine ve çatı eğimlerine göre özel kalıplar oluşturularak yerinde taşlama veya kesme ihtiyacı ortadan kaldırılabilir.

3. Kıyı veya endüstriyel alanlar gibi aşındırıcılığın yüksek olduğu ortamlarda paslanır mı?

İç kesimlerde kullanılan standart galvanizli kancalar 3-5 yıl içinde paslanma ve kırılma eğilimindedir. Standart çatılar için 304 paslanmaz çelik ve özellikle deniz kenarı veya tuzlu-alkali endüstriyel alanlar için 316 paslanmaz çelik sunuyoruz. Çinko-Alüminyum-Magnezyum karbon çeliği seçeneğimiz, kesici kenarlarda kendi kendini onaran bir kaplamaya sahip olması ve pas lekeleri göstermeden 1000 saatlik tuz püskürtme testlerini geçmesiyle üstün maliyet performansı sunar.

4. Tayfun ve kar yüküne dayanıklılık standartlarını karşılıyor mu?

Kanca gövdesi kalınlaştırılmış (2,0–3,0 mm) sacdan yapılmıştır ve entegre damgalama yoluyla şekillendirilerek bağlantıların neden olduğu zayıf noktaları ortadan kaldırır. 60 m/s rüzgar basıncı ve 1.000 N/m² kar yüküne göre mekanik testlerden geçmiştir. Tayfuna eğilimli güneydoğu kıyı bölgelerindeki büyük ölçekli tesislerde ve kuzeydeki karlı endüstriyel tesislerde herhangi bir gevşeme veya deformasyon örneği görülmedi.

Uygulama Alanları

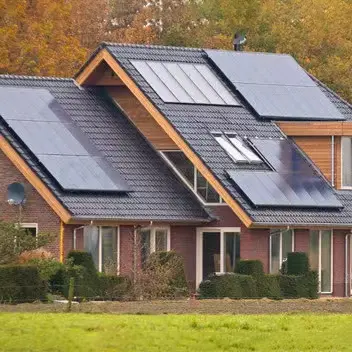

1. Konut Çatı PV'si

Camlı veya çimento kiremit çatılı, kendi kendine inşa edilen kırsal evler ve villaların yanı sıra küçük ölçekli (3–10 kW) konut PV sistemleri için uygundur. Güneş Enerjili Çatı Kancası çatıya aşırı yük getirmez ve kurulum, kiremitlerin orijinal görünümünü koruyarak onları köy çapındaki PV yenileme projeleri için ideal kılar.

2. Endüstriyel ve Ticari Renk Kaplı Çelik Çatılar

Fabrikalarda, lojistik depolarda ve endüstriyel parklarda trapez ve oluklu çelik çatılar için dağıtılmış PV çözümleri. Seçenekler arasında orijinal çatı su yalıtımı garantisinin bütünlüğünü korumak üzere tasarlanmış delici kancalar ve delici olmayan kelepçeler yer alır; Yüzlerce kilowatt'tan birkaç megawatt'a kadar değişen büyük ölçekli çatı üstü enerji santralleri için uygundur.

3. Özel Kompozit Çatı Senaryoları

Antik tarzdaki fayanslar, düz-eğimli beton çatı dönüşümleri ve güneşlenme odaları ile manzaralı alan binaları için PV entegrasyonu. Binanın orijinal estetiğini korumak için özel düşük profilli, ultra ince kancalar kullanıldı.

Gerçek Dünya Proje Vaka Çalışmaları

1. Lianzhu Yeni Köyü, Heshan, Guangdong'da Köy Genelinde Konut PV Projesi (1,07 MW)

Tüm konutların sırlı kiremit çatılarında Guojian'ın ayarlanabilir paslanmaz çelik çatı kancaları kullanıldı ve Lingnan bölgesine özgü kavisli kil kiremitlere özel olarak uyarlandı. Kurulum sırasında hiçbir fayans kırılması meydana gelmedi ve üç yıllık çalışma sonucunda herhangi bir sızıntı veya korozyon raporu görülmedi; Proje, PV entegre mimarinin il düzeyinde bir gösterimi olarak tanıtıldı.

2. Jiangsu'daki Büyük Lojistik Parkında 1,2 MW Renkli Kaplamalı Çelik Çatı PV'si

Noktasal yükleri dağıtmak için kavisli çelik fabrika çatılarında özelleştirilmiş yüksekliğe sahip çatı kancaları kullanıldı; tasarım yerel tayfun yükü doğrulamasını geçti. Sistem, çatının su yalıtımı sağlam ve sızıntısız kalarak yılda ortalama 1,3 milyon kWh enerji üretiyor.

3. Vietnam'daki Konut Çatı PV'si için Toplu İhracat Projesi

Güneydoğu Asya düz kiremit çatıları için tasarlanmış özel Solar Çatı Kancası, komple montaj profili kitleriyle birlikte ihraç edilmektedir. Proje binden fazla konutun çatısını kapsıyor ve yerel yüksek sıcaklık ve yüksek yağış iklimine uyarlanıyor.

Kurulum ve Kullanım Uyarıları

1. Sabitleme Noktası Gereksinimleri

Kanca tabanı çatı aşıklarına (ahşap veya çelik) veya beton kirişlere sabitlenmelidir. Uzun süreli yüklerden kaynaklanan fayansların çatlamasını veya ayrılmasını önlemek için yalnızca fayanslara veya yüzey su yalıtım katmanına sabitleme yapılması yasaktır.

2. Su Yalıtım Özellikleri

Delme işleminden sonra tozu temizleyin, deliğe hava koşullarına dayanıklı dolgu macunu enjekte edin ve düzeneği EPDM su geçirmez contayla sabitleyin. Fayansları yeniden konumlandırdıktan sonra orijinal drenaj eğimini koruyun ve çatı drenaj kanallarının engellenmediğinden emin olun.

3. Aralık ve Yük Özellikleri

Her PV modülü 2-4 çatı kancasıyla eşleştirilmiştir; 25°'yi aşan çatı eğimlerinde veya yüksek rüzgar yüküne maruz kalan kıyı bölgelerinde kanca yoğunluğunun arttırılması gerekir. Kurulum, tarafımızdan sağlanan yük yerleşim çizimlerine kesinlikle bağlı kalmalıdır.

İşlem Garantileri

1) Yeterlilik Güvencesi: İhale ve ihale gereksinimlerini karşılamak için sevkiyatla birlikte 3A dereceli kredi kurumsal sertifikası ve fabrika malzeme denetim raporları ile birlikte ISO9001 (Kalite), ISO14001 (Çevre) ve ISO45001 (İş Sağlığı) sertifikalarının tamamı sağlanır.

2) Kalite Kontrol Güvencesi: Dört aşamalı kalite denetimi — gelen hammadde testi, CNC delme boyut doğrulaması, korozyon önleyici tuz sprey numunesi alma ve mekanik yük simülasyon testi. Boyutsal sapmaları ve kaplama kusurlarını ortadan kaldırmak için her ürün partisi izlenebilir.

3) Teslimat Güvencesi: Tedarik sözleşmeleri net teslimat tarihlerini belirtir ve gecikmeler için cezalar uygulanır; 10.000 ton standart özellikli stok tutulmakta ve acil projelere üretim önceliği verilmektedir.

4) Yerinde Teknik Destek: Mühendisler, büyük ölçekli (megawatt düzeyinde) yerel projeler için yerinde kurulum rehberliği sağlamak üzere gönderilebilir; Yurtdışı projeler için tamamen İngilizce teknik dokümantasyon ve uzaktan video eğitimi sağlıyoruz.

5) Uzun Vadeli İşletme ve Bakım Desteği: Yıllardır faaliyette olan eski PV enerji santralleri için indirimli yedek kancalar ve donanım aksesuarlarının yanı sıra çatı PV sistemi bakımı ve onarımı için teknik rehberlik sunuyoruz.
