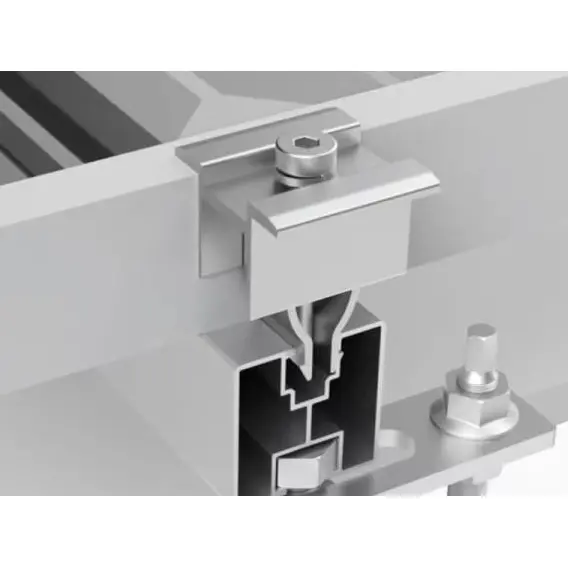

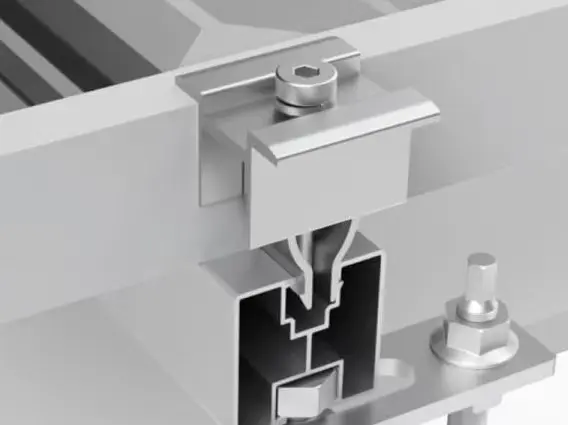

Solar Montaj Presleme Bağlantısı

Guojian tarafından sağlanan Solar Montaj Presleme Parçaları, 30 mm'den 55 mm'ye kadar olan fotovoltaik çerçeveler için uygundur ve fabrikamız tarafından üretilen C tipi, Z tipi, U tipi çelik ve çinko-alüminyum-magnezyum kılavuz raylarıyla mükemmel şekilde uyumludur. Yüzey, mükemmel korozyon direnci sunan anotlama işlemine tabi tutulmuştur ve yerdeki elektrik santralleri, dağıtılmış çatı sistemleri ve tarımsal fotovoltaik tamamlayıcı projeler gibi çeşitli uygulama senaryoları için uygundur.

Temel Ürün Avantajları

1. Bileşenlerle mükemmel şekilde eşleşen spesifikasyonlara sahip entegre OEM çözümü

2. Yüksek yapısal mukavemet için tek parça ekstrüde 6005-T5 alüminyum alaşımlı yapı

3. Modül çerçevelerini korumak için hava koşullarına dayanıklı EPDM yastıklama pedleri

4. Her türlü PV modülüyle uyumlu geniş sıkıştırma aralığı

5. Uzun süreli korozyon direnci ve dış mekan dayanıklılığı için anodize kaplama

6. Paslanmayı ve tutukluğu önlemek için 304 paslanmaz çelik gevşemeyi önleyici bağlantı elemanları içerir

7. Büyük ölçekli projeler için istikrarlı tedarik sağlayan, otomatik hatlarda seri üretim

Uygulama Senaryoları

1. Şebeke ölçeğinde yere monteli PV santralleri

Ovalarda, dağlık bölgelerde veya çöllerde bulunan büyük ölçekli megawatt sınıfı PV üsleri; sıcak daldırma galvanizli veya Zn-Al-Mg kaplı C-kanal raylarıyla eşleştirilmiş; Mükemmel rüzgar, kar ve yük direnciyle güvenli dizi montajı için orta kelepçeler ve uç kelepçeler kullanır.

2. Ticari ve endüstriyel (C&I) çatı üstü PV

Güneş Enerjili Montaj Pres Bağlantısı renkli çelik kiremit veya düz beton çatılara yansıtılır; hafif alüminyum kelepçeler genel tavan yükünü azaltır; çeşitli dizi düzenleriyle uyumlu; Çatının su yalıtımından ödün vermeden kolay kurulum.

3. Ekolojik tamamlayıcı PV projeleri

Agrivoltaik, balıkçılık-PV, pastoral-PV ve tuzlu alan PV istasyonları; Korozyona dayanıklı alüminyum kelepçelerle eşleştirilmiş Zn-Al-Mg raylar, tuzlu-alkali toprağa ve yüksek nemli ortamlara (örneğin balık havuzlarının üzeri) dayanıklıdır.

4. PV garajları ve akıllı seralar

Çelik yapılı PV garajları ve tarımsal PV seraları; ayarlanabilir eğim ve izleme montaj parçalarıyla uyumludur; Modül aralığını ayarlamak için uzun ve kısa kelepçelerin esnek kullanımı.

5. Yurtdışı PV projeleri

Güneydoğu Asya, Avrupa ve Afrika'da konut ve C&I PV projeleri; İngilizce kurulum kılavuzları mevcuttur; yağmurlu veya kıyı iklimlerine uygun korozyon direnci özellikleri; ihracat için komple montaj sistemi kitleri mevcuttur.

Kurulum ve Kullanım Yönergeleri

1. Tork Spesifikasyonlarına Sıkı Uyum

Tork < 18 N·m: Yetersiz sıkma kuvveti; modüller şiddetli rüzgarlar sırasında kayabilir veya gürültü üretebilir. Tork > 25 N·m: Aşırı basınç modül çerçevesini deforme ederek camda mikro çatlaklara ve ardından güç çıkışının bozulmasına neden olur.

2. EPDM Yastıklama Pedlerini İhmal Etmeyin

Ped olmadan metalden metale doğrudan temas anodize çerçeveyi çizer ve elektrokimyasal korozyona neden olur; uzun süreli yağmur suyunun sızması çerçevenin paslanmasına ve hasara yol açar.

3. Farklı Malzemelerden Bağlantı Elemanlarını Karıştırmayın

Alüminyum kelepçeler karbon çeliği cıvatalarla eşleştirilmemelidir; Yağmur suyunun varlığında alüminyum ve demirin teması elektrokimyasal korozyona neden olur ve bu da kısa vadede bağlantı elemanlarının sıkışmasına veya kırılmasına yol açar.

4. Kelepçe Gövdelerini Sahada Kesmeyin veya Taşlamayın

Taşlama, korozyon önleyici anodize katmana zarar vererek kesik kenarların hızla paslanmasına neden olur; boyut ayarlamaları gerekiyorsa, önceden fabrikadan özel yapım standart dışı parçalar talep edin.

5. Modül Çerçeve Kalınlığı Uyumluluğu

Aşırı kalın çerçevelerde dar kavramalı kelepçeler kullanmaktan kesinlikle kaçının; bu, kelepçe ile çerçeve arasında bir boşluk oluşturarak stresin yoğunlaşmasına ve muhtemelen modülün ezilmesine neden olur.

6. Düşük Sıcaklıkta veya Nemli Havalarda Kurulum

Sıcaklıklar 0°C'nin altında olduğunda Solar Montaj Pres Bağlantısı kurulumu önerilmez; düşük sıcaklıklar EPDM pedi sertleştirir, yastıklama performansını azaltır ve modül çerçevesinin hasar görmesine neden olur. Yağmurdan sonra kurulumdan önce çatı kiremitlerinin ve montaj raylarının kuru olduğundan emin olun.

7. Kurulum Sonrası Denetim ve Bakım

Her altı ayda bir rutin denetimler yapın; Kıyı veya balıkçılık-güneş enerjisi projeleri için her üç ayda bir yeniden denetim yapın. Tayfunlar veya şiddetli kar fırtınaları sonrasında cıvata sıkılığı ve balataların eskimesi hakkında kapsamlı kontroller yapın.

8. Depolama ve Koruma Gereksinimleri

Sökülen kelepçeleri, kapalı, neme dayanıklı kartonların içindeki kuru bir depoda saklayın; Lastik pedlerin erken yaşlanmasını ve arızalanmasını önlemek için doğrudan güneş ışığına veya yağmura maruz kalmaktan kaçının.
