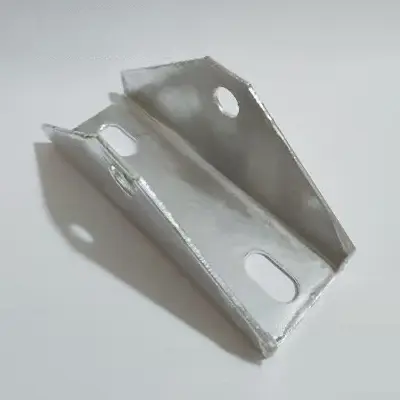

Üçgen Braket Konektörü

PV Montaj Sistemleri için Üçgen Konnektör Nedir?

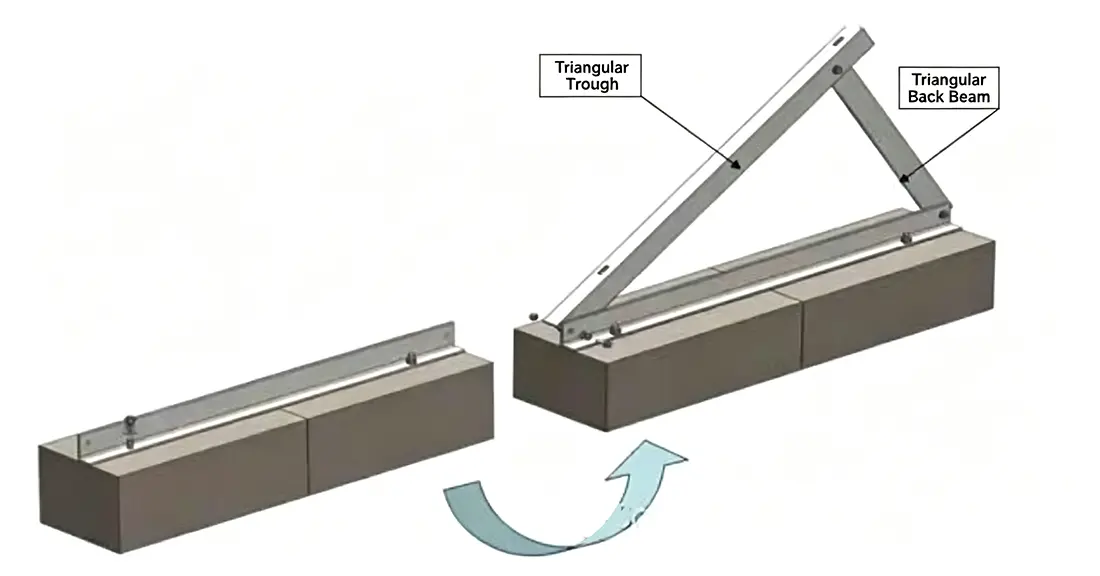

Üçgen destekler veya üçgen takviyeler olarak da bilinen Guojian fabrikasının Çin Üçgen Braket Konektörü, fotovoltaik (PV) montaj sistemleri için temel yapısal donanım bileşenleridir. Üçgenin mekanik stabilitesinden yararlanarak, ana dikey direkleri, çapraz destekleri ve yatay aşıkları birleştirerek üçgen bir destek çerçevesi oluştururlar; rüzgar yükleri, kar yükleri ve PV modüllerinin ağırlığından kaynaklanan gerilimleri etkili bir şekilde dağıtırlar. Tek noktalı bağlantılara dayanan standart montaj sistemleri, zamanla açık havada kuvvetli rüzgarlara maruz kaldığında genel sallanma, kaynak çatlaması ve aşık sarkmasına eğilimlidir; Üçgen konektörlerin takılması, tüm montaj yapısının sağlamlığını önemli ölçüde artırarak bunları büyük ölçekli yere monteli PV santralleri, karmaşık dağlık arazilerdeki kurulumlar ve yüksek rüzgar yüklerine maruz kalan kıyı bölgelerindeki projeler için vazgeçilmez bileşenler haline getirir.

Temel Ürün Avantajları

✅ Tek Noktadan Fabrika Tedarik: Üçgen konektörler, C/Z/U şekilli çelik profiller, PV kelepçeler ve aşık konektörlerin tümü, tek tip korozyon önleme işlemiyle şirket içinde üretilmektedir. Montaj sisteminin tamamı 25 yıllık birleşik bir garantiyle birlikte gelir; bu da birden fazla tedarikçiden kaynak temini ihtiyacını ortadan kaldırır ve uyumsuz spesifikasyonlar veya tutarsız korozyon önleyici kullanım ömrü gibi sorunları ortadan kaldırır.

✅ Tüm Ortamlar için Çift Korozyon Önleyici Teknolojiler: Sıcak daldırma galvaniz kaplama kalınlığı ≥65μm; Çinko-Alüminyum-Magnezyum kaplama, kesik kenarlarda kendi kendini iyileştirme özelliklerine sahiptir ve 1.000 saatlik nötr tuz püskürtme testlerini geçerek kıyıdaki tuzlu-alkali alanlarda, balıkçılık-güneş enerjisi hibrit projelerinde ve yüksek nemli dağlık bölgelerde uzun vadeli dayanıklılık sağlar.

✅ Kalınlaştırılmış, Yüksek Mukavemetli Üçgen Yapı: Ana bileşenler tek parça 2,0–3,0 mm Q355B çelikten damgalanmıştır. Sağlam üçgen mekanik tasarım, 60 m/sn'lik rüzgarlara ve 1000 N/m²'lik kar yüklerine dayanır ve zamanla bükülme veya deformasyon olmadan yüksek yük taşıma kapasitesi sunar.

✅ Güvenilir Büyük Ölçekli Üretim Kapasitesi: 20 adet tam otomatik CNC delme makinesiyle donatılmış 6.600 m² standart atölye; yıllık 42.000 ton PV profil üretimi. Standart özellikler stokta tutulur; 10.000'den fazla birimlik toplu siparişler 10-15 gün içinde teslim edilir; acil siparişler için öncelikli planlama mevcuttur.

✅ Sertifikalı Kalite ve Uygunluk: ISO9001 (Kalite), ISO14001 (Çevre) ve ISO45001 (İş Sağlığı) sertifikalarına sahiptir. Her parti, büyük ölçekli PV enerji santrali ihalelerinin yeterlilik gereksinimlerini karşılayan orijinal bir fabrika kalite denetim raporu içerir.

Teknik Özellikler

Tedarik SSS

S: Üçgen Braket Konektörü, özel montaj yapısı boyutlarımıza uyacak şekilde özel olarak üretilebilir mi?

C: Tam özelleştirmeyi destekliyoruz. Mevcut C/Z kesitli çelik montajlarınıza göre plaka kalınlığını, delik aralığını ve açıklık açılarını ayarlayabiliriz; Sadece montaj çizimlerini sağlayın ve kalıp oluşturma ve üretime devam edebiliriz.

S: Örnekleri nasıl talep edebilirim ve örnek maliyeti toplu sipariş ödemesinden düşülebilir mi?

C: Küçük miktarlarda standart spesifikasyon numuneleri ücretsiz olarak sağlanmaktadır; yalnızca nakliye masrafları uygulanır. Daha sonra toplu proje siparişi verilmesi durumunda numune gönderim bedelinin tamamı sipariş toplamından düşülebilir.

S: Bu konnektör kıyıdaki "balık-güneş" (su ürünleri-PV) veya tuzlu-alkali toprak projeleri için kullanılabilir mi? Garanti süresi nedir?

C: Çinko-Alüminyum-Magnezyum yüzey kaplamasını öneriyoruz; Kesilen kenarlar kendi kendini iyileştiren korozyon önleme özelliklerine sahiptir ve bu da onları yüksek derecede aşındırıcı kıyı bölgeleri, balık havuzları ve tuzlu-alkali toprak ortamları için uygun kılar. Aksesuarlar 10 yıllık bir garantiyle gelir ve PV sisteminin tamamı 25 yıllık bir hizmet ömrü garantisiyle desteklenir.

Satınalma Destek Hizmetleri

1. Ücretsiz teknik çizim desteği: Genel PV montaj düzenine yönelik çizimlerin sağlanması ve üçgen destekler için yapısal yük hesaplamaları.

2. Üçüncü taraf test hizmetleri: Mekanik ve korozyon önleyici tuz püskürtme testi için numuneler laboratuvarınıza gönderilebilir.

3. İhale yeterlilik belgelerini tamamlayın: "Üç Sistem" sertifikaları, AAA dereceli kredi kuruluşu sertifikası ve sevkiyatla birlikte verilen fabrika kalite kontrol raporları.

4. Ömür boyu satış sonrası destek: Projenin devreye alınmasından sonra düzenli takipler; İnsan kaynaklı olmayan kalite sorunları durumunda aksesuarların ücretsiz değiştirilmesi veya iadesi.
